Tiêu chuẩn kiểm tra an toàn điện trên sản phẩm; lựa chọn thiết bị Safety Testers phù hợp.

전기 안전 점검히팟 테스트 “(고전압 시험)은 검증을 위한 중요한 시험 방법입니다.” 절연 강도 이는 전기 장비의 절연 재료가 감전이나 위험한 전기 방전으로부터 사용자를 충분히 보호하는지 확인하기 위한 시험입니다. 이 시험은 IEC 60950, TCVN 6447:1998, QCVN 4:2009 등 여러 국제 및 베트남 제품 안전 표준에 따라 의무적으로 실시해야 합니다. 사용되는 전압의 특성과 측정 목적에 따라 AC Hipot, DC Hipot, IR(절연 저항) 시험 등의 구체적인 방법이 사용됩니다.

히팟 테스트의 목적

절연 무결성을 확인하십시오: 활선 부분과 접점 사이의 절연이 안전하게 설계되었는지 확인하십시오.
제조상의 결함이 발견되었습니다. 이는 작동 중 전기적 고장을 일으킬 수 있는 절연 재료 내의 공극, 작은 균열 또는 불순물과 같은 결함을 감지하는 데 도움이 됩니다.

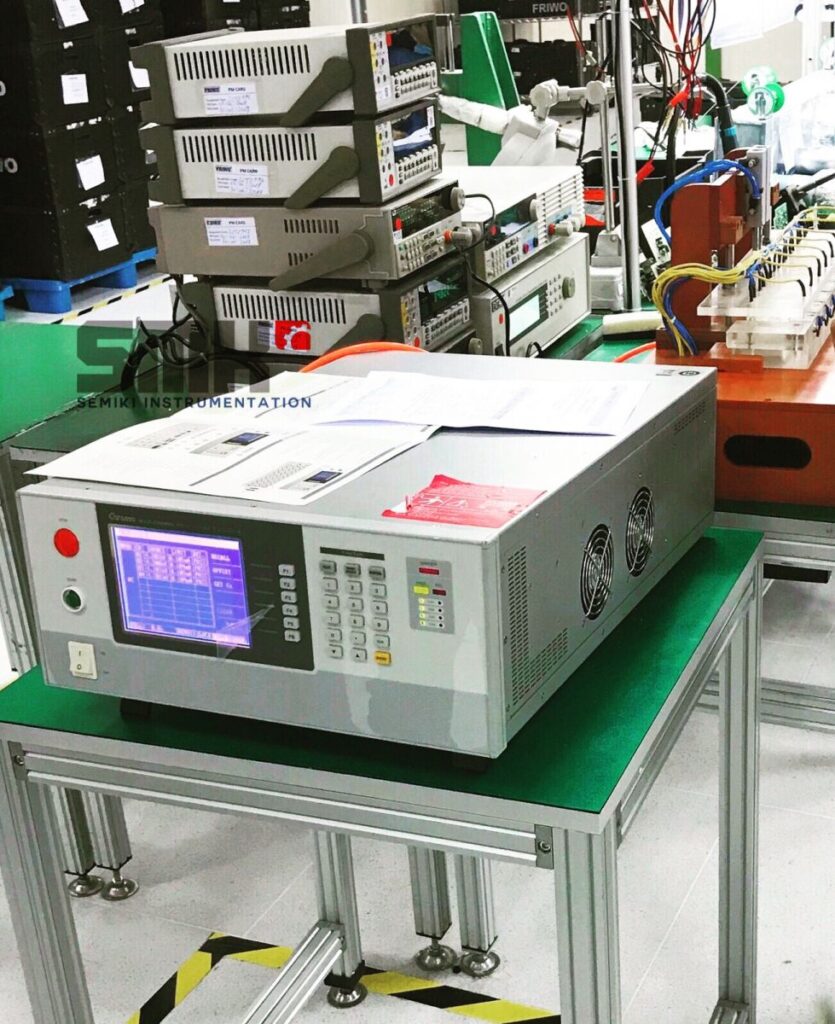

전기 안전 테스트 크로마 ATE

안전 절차 및 기준

일반적으로 테스트 과정에서는 장치의 정상 작동 전압을 훨씬 초과하는 고전압(교류 또는 직류)을 지정된 시간 동안 인가합니다. 측정된 누설 전류가 허용 범위 내에 있거나 전기 방전이 발생하지 않으면 해당 장치는 안전 기준을 충족하는 것으로 간주됩니다.

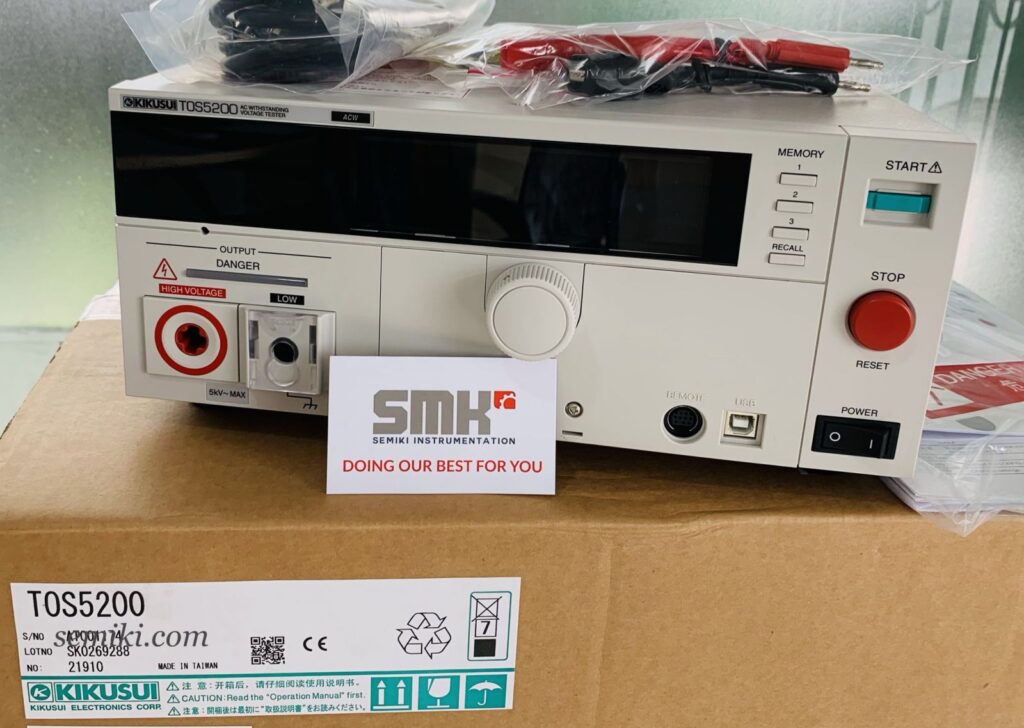

AC 5kV 100mA 고전압 시뮬레이션 장치 기쿠스이 TOS5200

히팟 테스트 수행의 기본 단계(참고용):

장비를 준비하세요: 테스트할 장치가 주 전원 공급 장치 및 기타 모든 연결에서 분리되어 있는지 확인하십시오.

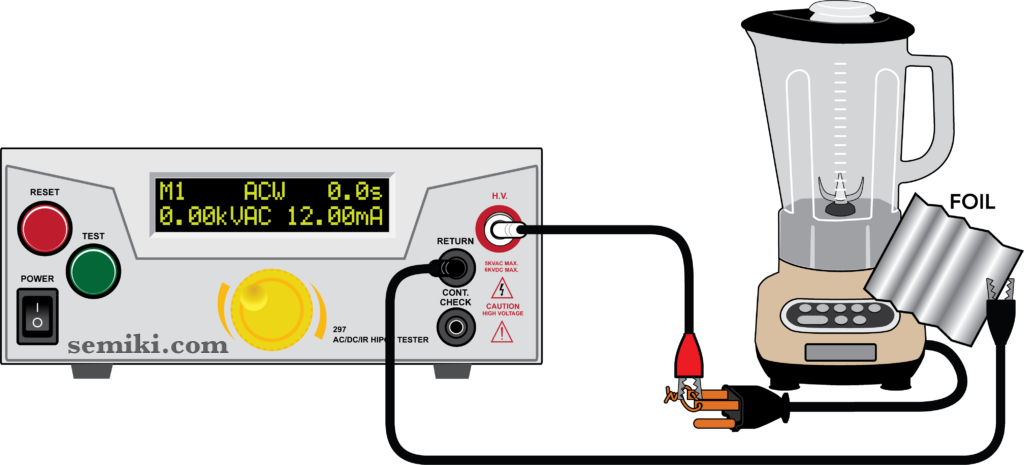

테스트 장비를 연결하세요: 고전압 시험기의 프로브를 전기 회로와 장치의 금속 케이스/프레임(또는 접지점)에 연결하십시오.
매개변수 설정: 고전압 시험기에서 시험 전압(일반적으로 일부 표준에 따라 작동 전압의 두 배에 1000V를 더한 값), 시험 시간 및 누설 전류 임계값을 설정합니다.
실험을 진행하세요: 기기를 켜고 설정된 매개변수에 따라 고전압을 인가하십시오.
결과 평가:
- 통과됨: 아크 방전(섬락)이나 절연 파괴는 발생하지 않았으며, 누설 전류는 허용 기준치 미만이었습니다.
- 실패하다: 허용치를 초과하는 방전이나 누설 전류가 발생하면 절연에 문제가 있음을 나타냅니다.

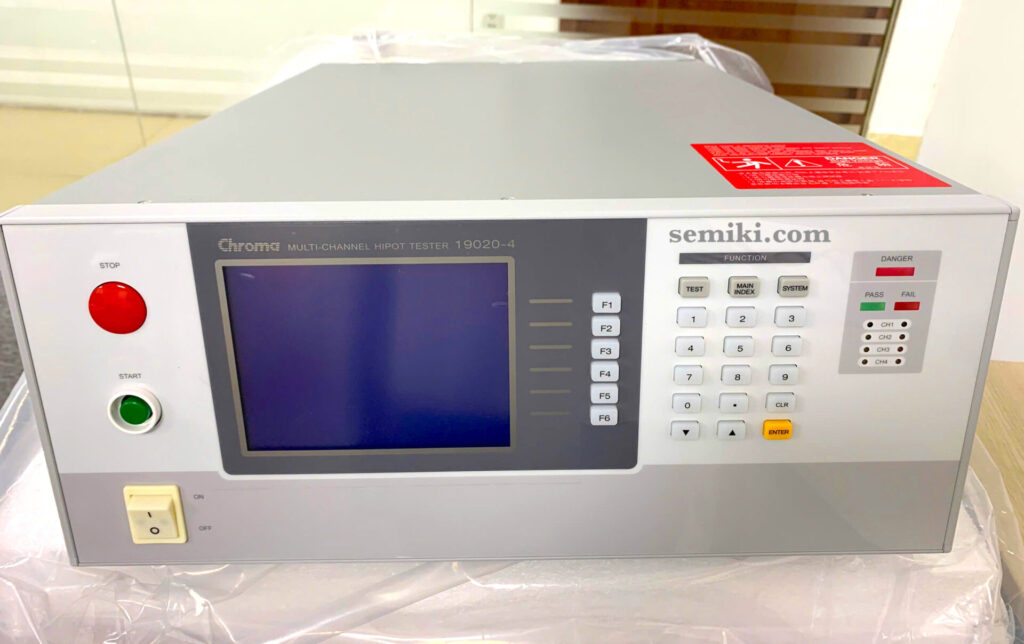

크로마 하이팟 테스터 모델 19020 (AC5kV/10mA, DC6kV/5mA, IR/10채널)

IR 테스트(절연 저항 테스트)

IR 테스트는 전기 검사의 기본이자 종종 첫 번째 단계입니다. 이 테스트는 절연 재료의 전기 저항을 측정하여 시간 경과 또는 환경 요인으로 인한 절연 열화 정도를 파악합니다.

사용된 전압 유형: 일반적으로 도체와 장비 케이스 사이에는 낮은 직류(DC) 전압(예: 500V, 1000V)이 인가됩니다.
목적: 매우 작은 누설 전류(일반적으로 마이크로암페어 또는 나노암페어 범위)를 측정하고 절연 저항(메가옴 - MΩ 또는 기가옴 - GΩ)을 계산합니다.
성과 기준: 절연 저항 값은 특정 최소 임계값(예: > 2MΩ 또는 > 5MΩ)보다 높아야 합니다.

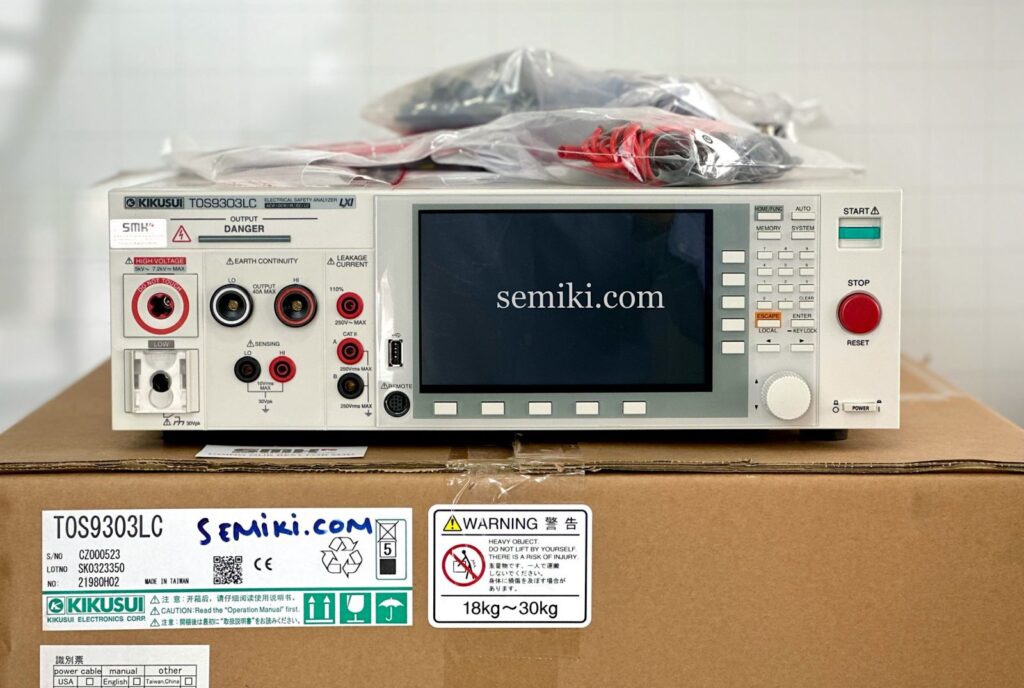

키쿠스이 토스9303LC (고전압 5kV AC/DC – IR-EC-LC))

국제 표준과 같은 IEC 62368-1 (IT/AV/통신 장비용) 및 IEC 60335 시리즈 (가전제품의 경우) 일반적으로 제품 유형별로 어떤 방식이 필수적인지 명시되어 있습니다.

특성	IR 테스트(절연 저항)	DC 고전압 테스트(고전위)	AC 고전압 테스트(고전위)	LC 테스트(누설 전류)
주요 목적	절연 재료의 품질(시간/환경에 따른 열화)을 측정합니다.	절연 강도 시험, 구조적 결함 탐지.	실제 환경 조건(교류)에서의 절연 강도 시험.	기기가 작동 중일 때 실제 누설 전류를 측정하십시오.
작동 전압	낮은 직류 전압(500V, 1000V).	높은 직류 전압(1kV ~ 10kV 이상).	높은 교류 전압(1kV ~ 4kV 이상).	기기의 정격 전압(주전압).
측정 매개변수	저항(MΩ, GΩ).	누설 전류(mA 또는 µA), 절연 파괴/방전.	누설 전류(mA), 절연 파괴/방전.	누설 전류(mA 또는 µA).
파괴적인	매우 낮은 (비파괴적).	낮음(단열재 손상 가능성이 낮음).	더 높음 (약점을 공격하기 더 쉬움).	파기하지 마십시오.
애플리케이션	유지보수, 예비 점검, 전기 케이블.	긴 전기 케이블, 콘덴서, 모터, 품질 관리.	대부분의 전자제품, 가정용품 및 의료기기.	시중에 판매되는 모든 기기.
주요 표준	IEC 62368-1, IEC 60335, UL 60950 등	IEC 62368-1, IEC 60335, UL 60950 등	IEC 62368-1, IEC 60335, UL 60950 등	IEC 62368-1, IEC 60335, UL 60950 등

1. IR 테스트 (절연 저항 테스트)

집중하다: 절연층이 전류의 흐름을 차단하는 능력을 측정하십시오.
기준: 대부분의 안전 기준에서는 절연 저항이 최소 기준을 충족해야 한다고 규정하고 있습니다. 1MΩ (메가옴)이지만, 실제 신제품에서는 이 수치가 훨씬 더 높은 경우가 많습니다(수백 메가옴 또는 기가옴).
역할: 고전압 테스트를 실시하기 전에 절연 상태가 양호한지 기본적인 점검을 하십시오.

2. DC 고전압 테스트 (DC 고전압 테스트)

집중하다: 고전압 직류 조건에서 절연 강도를 테스트합니다.
기준: 시험 전압은 일반적으로 다음 공식을 사용하여 계산됩니다. $개방 쌍 2 교차, 활선 전압, 폐쇄 쌍 + 1000V 커패시터$ (2 × 핫볼트) + 1000V.
역할: 정전 용량 누설 전류가 실제 누설 전류(저항 전류) 측정값을 왜곡하지 않기 때문에 정전 용량이 높은 케이블이나 부품을 테스트하는 데 자주 사용됩니다.

3. AC 고전압 테스트 (AC 고전압 테스트)

집중하다: 절연 강도 시험은 실제 작동 조건을 모사하고 DC Hipot 시험보다 더 높은 유전 스트레스를 발생시키는 고전압 교류 조건에서 수행되었습니다.
기준: 이는 일반적으로 요구되는 주요 테스트 방법입니다. QCVN 4:2009/BKHCN 관련 IEC/UL/TCVN 표준을 준수하여 적합성 인증(CR 마크)을 획득해야 합니다.
역할: 이는 장비가 최대 전압으로 작동할 때 절연 파괴나 아크 플래시가 발생하지 않도록 보장하는 가장 포괄적인 테스트입니다.

4. LC 테스트 (누설 전류 테스트)

집중하다: 활선 부분에서 장치 케이스로 흐르는 실제 전류를 측정하십시오(일반적으로 사용자가 장치를 만지는 경우 사용자의 신체를 통해 흐릅니다).
기준: 표준에서는 누설 전류 제한을 매우 엄격하게 규정하고 있으며, 일반적으로 기기 유형에 따라 몇 밀리암페어(mA)에 불과합니다(의료 기기의 경우 제한치가 가장 낮습니다).
역할: 이는 최종적이고 가장 중요한 전기 안전 테스트로, 절연에 부분적인 결함이 있더라도 인체를 통해 흐르는 전류가 안전한지 확인하는 절차입니다. 해당 기기는 정격 전압(베트남의 경우 220V/50Hz)에서 테스트됩니다.

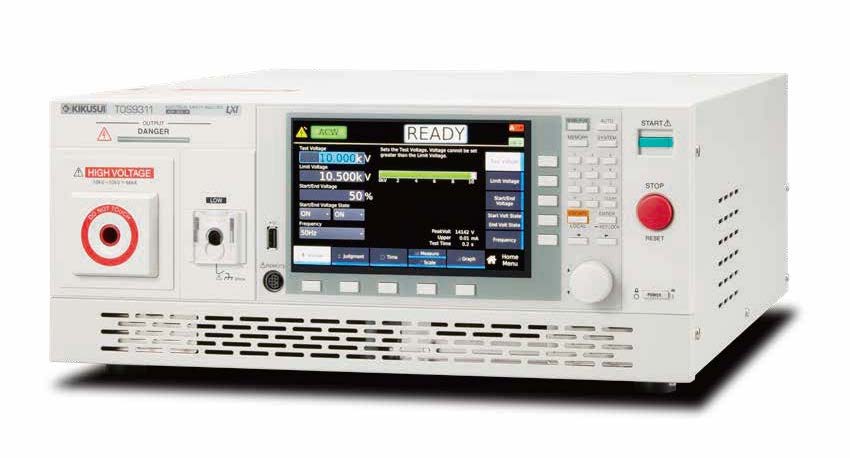

기쿠스이 TOS9311 교류/직류/적외선 고전압 시험 장비(10kV/50mA)

세미키는 고전압 시험 장비에 대한 조언을 아낌없이 제공해 드릴 수 있습니다. 세미키 베트남 시장에서 신뢰할 수 있고 전문적인 유통업체로서, 당사는 Hioki(일본), Kikusui, Chroma ATE, GW INSTEK 등 세계 유수 브랜드의 전기 안전 측정 및 테스트 솔루션과 장비를 전문적으로 제공합니다.

세미키는 다양한 산업 분야에서 베트남 표준(QCVN, TCVN) 및 국제 표준(IEC, UL)을 준수하는 전기 안전 테스터에 대한 자문 경험을 보유하고 있습니다.

귀하의 특정 요구에 맞춘 최상의 조언을 받으시려면 문의하시기 전에 다음 정보를 준비해 주십시오.

테스트 대상 제품 유형:
- 가전제품? (TV, 냉장고, 세탁기 등)
- IT/사무용 장비? (컴퓨터, 어댑터, 충전기 등)
- 산업 장비요? (모터, 배전반, 케이블, 전기차(EV) 충전소 등)
- 의료기기는 어떻습니까? (더 엄격한 기준이 필요합니다.)
준수해야 할 기준:
- 자격증을 취득해야 합니다. CR 마크 (QCVN 4:2009/BKHCN 규정을 준수하여) 베트남에서 판매 가능한가요?
- 자격증을 취득해야 합니다. CE 마크 유럽 수출용(IEC 62368-1, IEC 60335 규격 준수)입니까?
- 미국 시장 진출을 위해 UL 인증이 필요하신가요?
시험 유형별 요구 사항:
- 단순한 AC/DC 저전압 저항기만 필요하신가요?
- AC 고전압 시험, DC 고전압 시험, 절연 저항(IR), 누설 전류(LC) 등 네 가지 기능을 모두 통합한 장치가 필요하십니까?
- 자동화 기능(컴퓨터 연결, 대량 생산을 위한 자동 보고서 생성 등)이 필요하신가요?
