솔더 페이스트 점도 측정은 전자 제조 공정, 특히 표면 실장 기술(SMT)에서 중요한 단계입니다. 이 측정의 주요 목적은 솔더 접합부의 품질과 신뢰성을 보장하고, 인쇄 성능과 제품 내구성을 최적화하는 것입니다.
솔더 페이스트 점도 측정의 역할에 대한 구체적인 이유는 다음과 같습니다.
1. 인쇄 품질 및 성능 제어

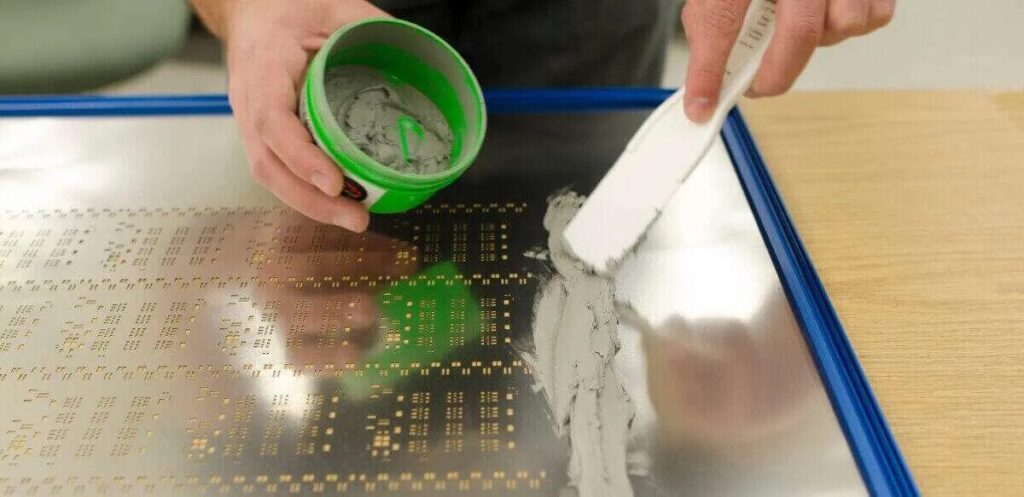

용접 균일성: 점도는 솔더 페이스트가 스텐실을 통과하여 회로 기판을 코팅하는 능력에 직접적인 영향을 미칩니다. 적절한 점도는 솔더 페이스트가 각 솔더 지점에 고르게 분포되어 균일한 솔더 접합부를 형성하는 데 도움이 됩니다.
인쇄 오류 방지:
점도가 너무 높음: 솔더 페이스트가 너무 걸쭉하면 인쇄된 금형의 틈을 채우지 못해 언더프린팅, 고르지 못한 인쇄 또는 인쇄 지점 누락이 발생할 수 있습니다.
점도가 너무 낮음: 솔더 페이스트가 너무 얇으면 납땜 영역 밖으로 넘쳐서(붕괴) 부품 핀 사이에 솔더 브리지가 생겨 단락이 발생할 수 있습니다.
2. 용접부의 내구성 및 안정성 확보
용접 정확도: 리플로우 공정에서 적절한 점도는 솔더 페이스트의 모양과 위치를 유지하여 움직이거나 튀는 것을 방지하는 데 도움이 됩니다. 이를 통해 부품의 올바른 배치와 솔더 접합부의 고품질을 보장합니다.
납땜 오류를 최소화하세요: 점도 조절은 콜드 조인트나 납땜 부족과 같은 일반적인 납땜 결함을 줄이는 데 도움이 되므로 전자 장치의 신뢰성과 수명을 향상시킵니다.
3. 솔더 페이스트의 수명 및 상태를 제어합니다.
품질 손실 평가: 솔더 페이스트의 점도는 금속 분말과 플럭스 사이의 화학 반응이나 용매의 증발로 인해 시간이 지남에 따라 증가할 수 있습니다. 점도 측정은 솔더 페이스트의 수명 종료 시점에 따른 열화를 파악하는 데 도움이 되며, 제조업체는 이를 통해 계속 사용할지 또는 폐기할지에 대한 적절한 결정을 내릴 수 있습니다.
생산 과정 조정: 기술자는 점도를 모니터링하여 솔더 페이스트 특성의 사소한 변화에도 불구하고 최상의 성능을 보장하기 위해 인쇄 속도와 와이퍼 압력과 같은 공정 요소를 조정할 수 있습니다.
4. 생산 매개변수 최적화
각 제품에 맞게 사용자 정의: 각 유형의 회로 기판 및 부품의 요구 사항에 따라 제조업체는 인쇄 및 납땜 공정을 최적화하기 위해 특정 점도 범위가 필요할 수 있습니다. 측정은 각 용도에 가장 적합한 점도 범위를 결정하는 데 도움이 됩니다.
일관성을 확인하세요: 정기적으로 점도를 측정하면 솔더 페이스트 배치의 일관성을 확인하는 데 도움이 됩니다. 이는 특히 대규모 생산 공정에서 안정적이고 신뢰할 수 있는 공정을 보장하는 데 중요합니다.

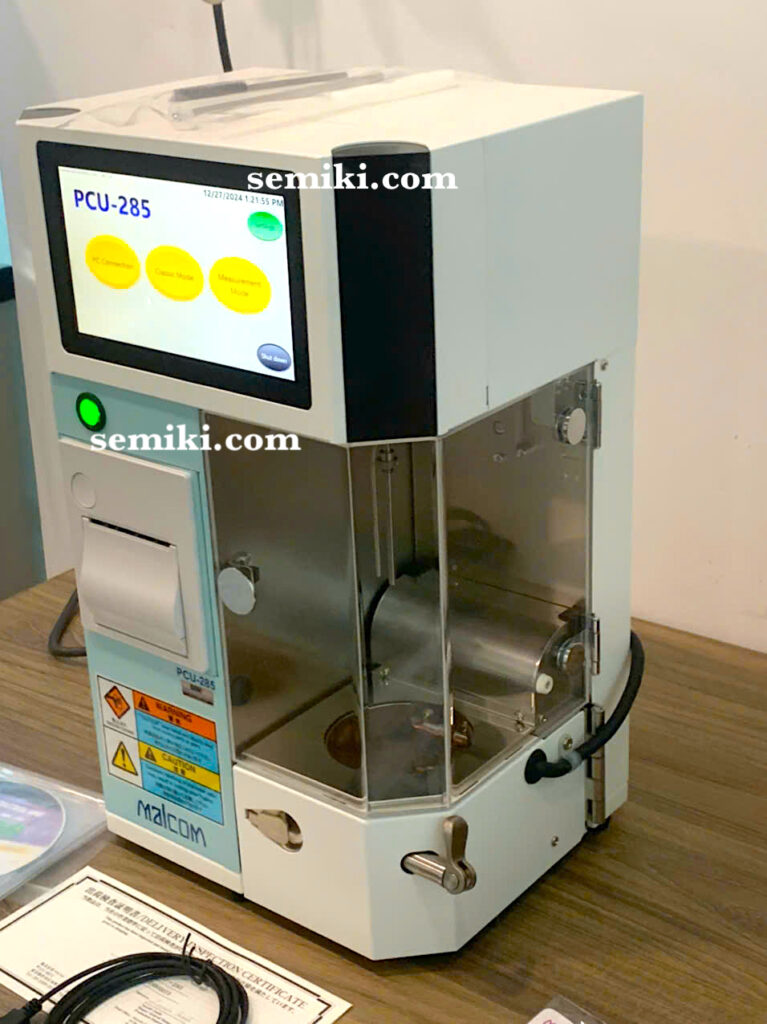

Malcom PCU-285 솔더 페이스트 점도계는 동축 나선형 펌프 센서를 사용하는 원리로 작동합니다. 이 방법은 솔더 페이스트와 같이 비뉴턴 유동 특성을 가진 재료의 점도를 높은 정확도와 반복성으로 측정하도록 특별히 설계되었습니다.
주요 구성 요소 및 원리
동축 나선형 센서:
이 장치는 나선형 모양의 바깥쪽 실린더와 안쪽 실린더로 구성된 센서를 사용합니다.
솔더 페이스트 샘플은 두 실린더 사이의 공간에 놓입니다.
전단력의 효과:
측정하는 동안 두 개의 실린더 중 하나가 회전하면서 솔더 페이스트 샘플에 전단력이 작용합니다.
솔더 페이스트는 비뉴턴 유체이므로, 가해지는 전단력에 따라 점도가 변합니다. 이 공정은 스크린 인쇄 중 응력을 받는 솔더 페이스트의 거동을 시뮬레이션합니다.
토크 측정:
게이지는 실린더의 회전 속도를 유지하는 데 필요한 토크를 측정합니다.
이 토크는 솔더 페이스트의 점도에 비례합니다. 솔더 페이스트의 점도가 너무 높으면 실린더 회전에 더 강하게 저항하게 되어 더 큰 토크가 필요합니다.
온도 조절:
솔더 페이스트의 점도는 온도에 매우 민감합니다. 정확하고 비교 가능한 측정 결과를 보장하기 위해 PCU-285에는 측정 내내 솔더 페이스트 샘플 온도를 안정적으로 유지하는 온도 조절 장치가 내장되어 있습니다.
계산 및 표시:
이 장치는 토크와 회전 속도 데이터로부터 점도를 자동으로 계산합니다.
측정 결과는 터치 스크린에 표시되고, 데이터와 그래프를 저장하여 분석할 수 있습니다.
점도 외에도 이 장치는 JIS Z3284 표준에 따라 유변학 지수(TI - Thixotropic Index) 및 점도 비회복률(R - Viscosity Non-Recovery Rate)을 측정할 수 있습니다.
측정 단계 요약
샘플 준비: 솔더 페이스트 샘플은 나선형 센서에 공급됩니다.
온도 조절: 이 장치는 정확도를 보장하는 데 필요한 수준으로 샘플의 온도를 조절합니다.
전단력 생성: 스핀들이 작동을 시작하면서 솔더 페이스트 샘플에 절삭력을 가합니다.
토크 측정: 센서는 회전 속도를 유지하는 데 필요한 토크를 측정합니다.
계산 및 표시: 통합 소프트웨어는 데이터를 처리하고 점도, TI, R 결과를 표시합니다.
Malcom PCU-285 솔더 페이스트 점도계를 사용하려면 솔더 페이스트 샘플 준비, 측정 장치 설치 및 측정의 주요 단계를 따라야 합니다.
1. 준비
장치를 확인하세요: PCU-285가 플러그를 꽂고 전원이 켜져 있으며 내장 Windows 운영 체제가 부팅되는지 확인하세요.

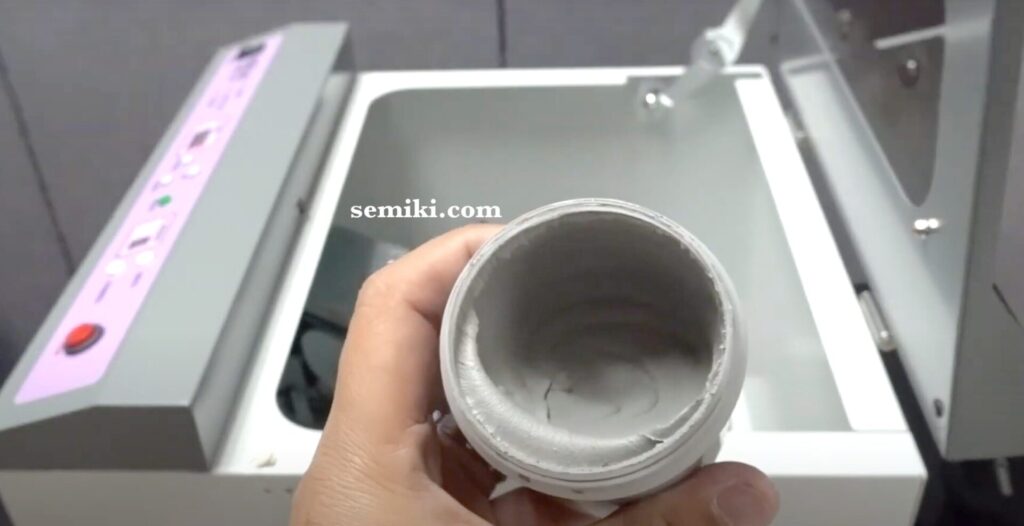

솔더 페이스트를 준비하세요: 테스트할 솔더 페이스트 샘플을 채취하여 균일한지 확인하기 위해 잘 저어줍니다.
측정 도구 설치: 적절한 교반 패들과 계량 용기(보통 100ml 또는 300ml)를 부착합니다. 계량 용기를 기계 내부에 놓습니다.

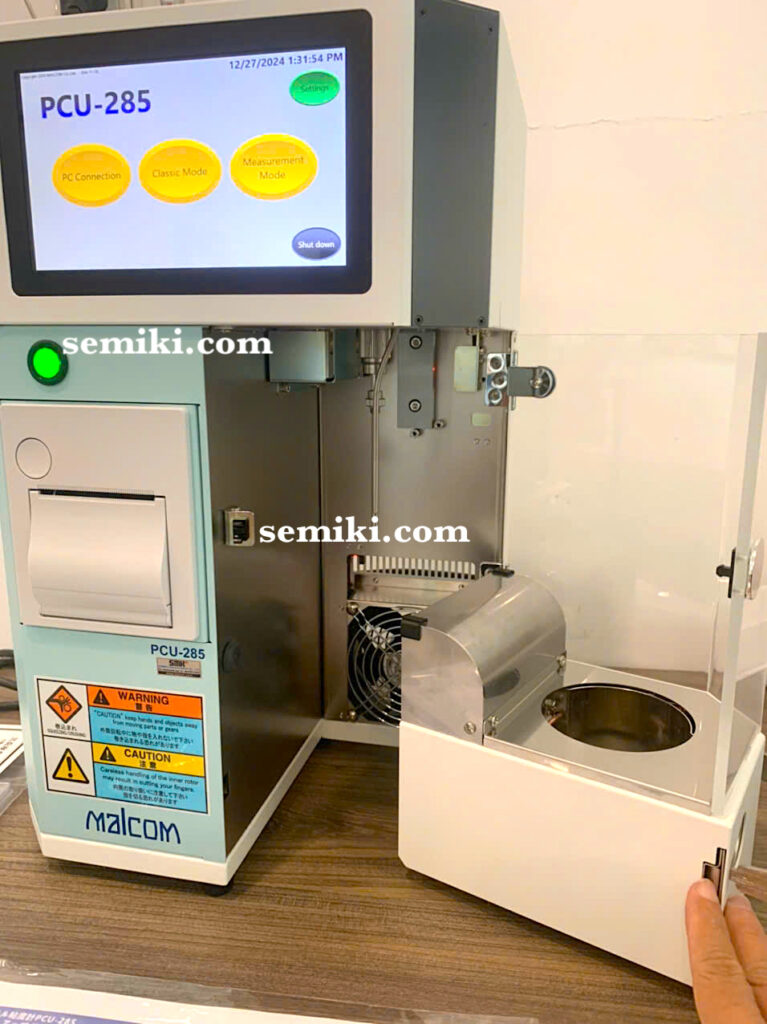

2. 터치스크린 설정
측정 모드 선택: 터치스크린에서 적절한 측정 모드를 선택하세요. PCU-285는 솔더 페이스트의 다양한 매개변수를 측정할 수 있습니다.
점도: 솔더 페이스트의 점도 값을 측정합니다.
틱소트로피 지수(TI): 기계적 응력을 받았을 때 솔더 페이스트의 점도 변화를 측정합니다.
점도 비회복 비율(R): 충격을 받은 후 솔더 페이스트의 점도 회복 능력을 측정합니다.
매개변수 설정: 교반 날개의 회전 속도 범위(1~50rpm) 및 기타 매개변수와 같은 측정 매개변수를 JIS Z3284 규격에 따라 설정합니다. \
3. 작동 및 측정
솔더 페이스트 샘플을 받으세요: 충분한 양의 솔더 페이스트를 취해 미리 조립된 측정 챔버에 넣습니다.
자동 측정: 버튼을 누르세요 시작 터치스크린에서 자동 측정 프로세스를 시작합니다. 기계는 설정된 매개변수에 따라 솔더 페이스트를 교반합니다.
추적 결과:
측정하는 동안 장치는 그래프와 측정값을 화면에 표시합니다.
측정이 완료되면 장치가 자동으로 결과를 저장합니다.
결과 분석:
점도지수(TI), R을 확인하고 솔더 페이스트의 품질 기준과 비교합니다.
특히 SMT(표면 실장 기술) 공정에서 생산에 들어가기 전에 솔더 페이스트의 품질을 평가하는 데 결과를 활용합니다.
4. 데이터 연결 및 관리
데이터 복사: USB 메모리 스틱을 PCU-285에 연결하여 저장된 측정 데이터를 복사할 수 있습니다.

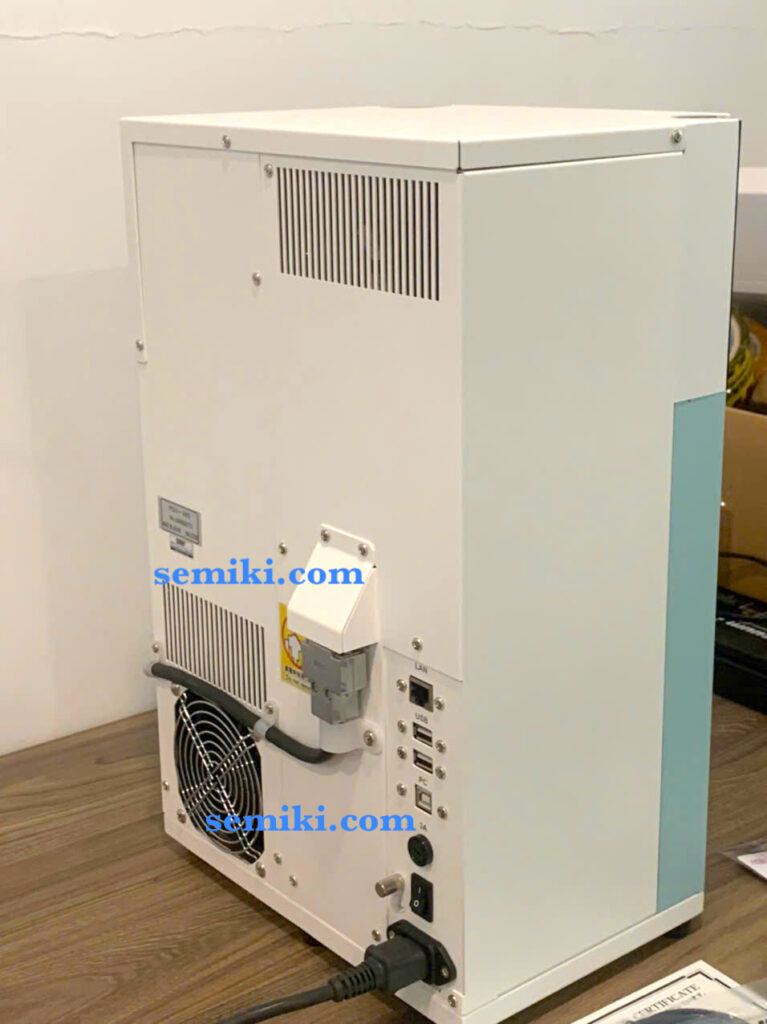

LAN 연결: 이 기계는 LAN에 연결하여 컴퓨터의 데이터를 관리하고 분석할 수 있습니다.
솔더 페이스트 점도계 구매 및 상담은 Semiki Instrumentation Co., Ltd에 문의하세요. 말콤 PCU-285다음 정보를 사용할 수 있습니다.
