프리스케일이란 무엇인가요?

사전 스케일 (압력 측정 필름이라고도 함) 후지필름 프리스케일이것은 후지필름에서 제조한 특수 필름으로, 두 접촉면 사이의 압력 수준과 분포를 측정하고 테스트하는 데 사용됩니다.

주요 특징 사전 스케일:

• 작동 원리: 필름에는 염료를 담고 있는 미세 캡슐이 들어 있습니다. 압력이 가해지면 이 입자들이 터지면서 현상액 층과 반응하여 붉은색 줄무늬를 만들어냅니다.
• 결과 해석 방법: 색상의 강도(어둡거나 밝음)는 압력 수준에 정비례합니다. 색상이 어두울수록 해당 지점의 압력이 더 높습니다.

• 나누다:
  • 2매짜리 용지: 이 장치는 저압에서 중압 범위에 사용되는 A 플레이트(미세 캡슐 포함)와 C 플레이트(발색층 포함)로 구성됩니다.
  • 단일 시트형: 두 층이 하나의 필름에 통합되어 고압 환경에서 사용할 수 있습니다.

• 일반적인 적용 사례:
  • (인쇄, 제지 및 섬유 산업에서) 롤러의 균형 점검.
  • 금형, 프레스 또는 전자 부품의 클램핑 압력을 측정합니다.
  • 자동차 산업에서 브레이크, 클러치 또는 씰의 압력 분포를 점검합니다.
  • 의료 환경에서의 발 또는 관절 압력 분석.

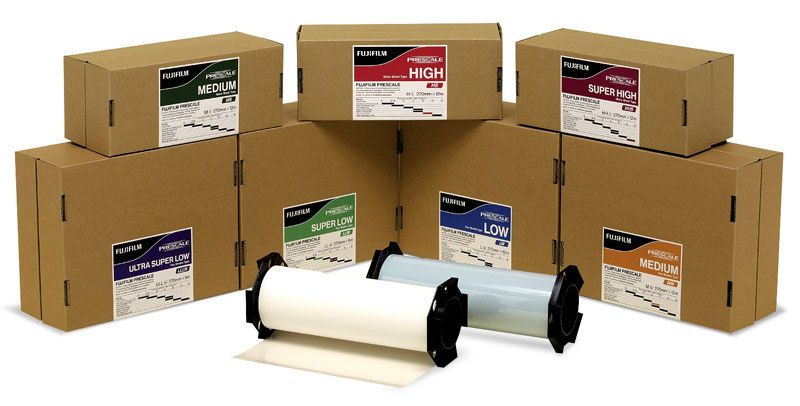

압력 측정 필름의 분류 및 선택 후지필름 프리스케일 측정하려는 압력 범위에 따라 달라집니다. 이 필름 시스템은 힘의 강도에 따라 9가지 주요 유형으로 나뉩니다.

1. 구조 및 압력 범위에 따른 프리스케일 분류

프리스케일은 압력 수준에 따라 크게 두 가지 구조적 형태를 가집니다.

• 2매짜리 용지: 이 장비는 필름 A(색소 미세 캡슐 함유)와 필름 C(색상 발현층 함유)로 구성됩니다. 측정 시 필름의 양면을 서로 눌러줍니다. 이 유형은 매우 낮은 압력부터 중간 압력 범위까지 사용됩니다.
  • 5LW (초저온): 0.006~0.05 MPa.
  • 4LW (극저온): 0.05~0.2 MPa.
  • LLLW(초저가형): 0.2~0.6 MPa.
  • LLW(초저가형): 0.5~2.5 MPa.
  • LW(낮음): 2.5~10 MPa.
  • MW(중간): 10~50 MPa.
• 단일 시트형: 모든 화학층이 단일 플레이트에 통합됩니다. 이러한 유형은 내구성이 뛰어나고 고압 환경에 적합합니다.
  • MS(중간): 10~50 MPa.
  • HS (고등학교): 50~130 MPa.
  • HHS(초고해상도): 130~300 MPa

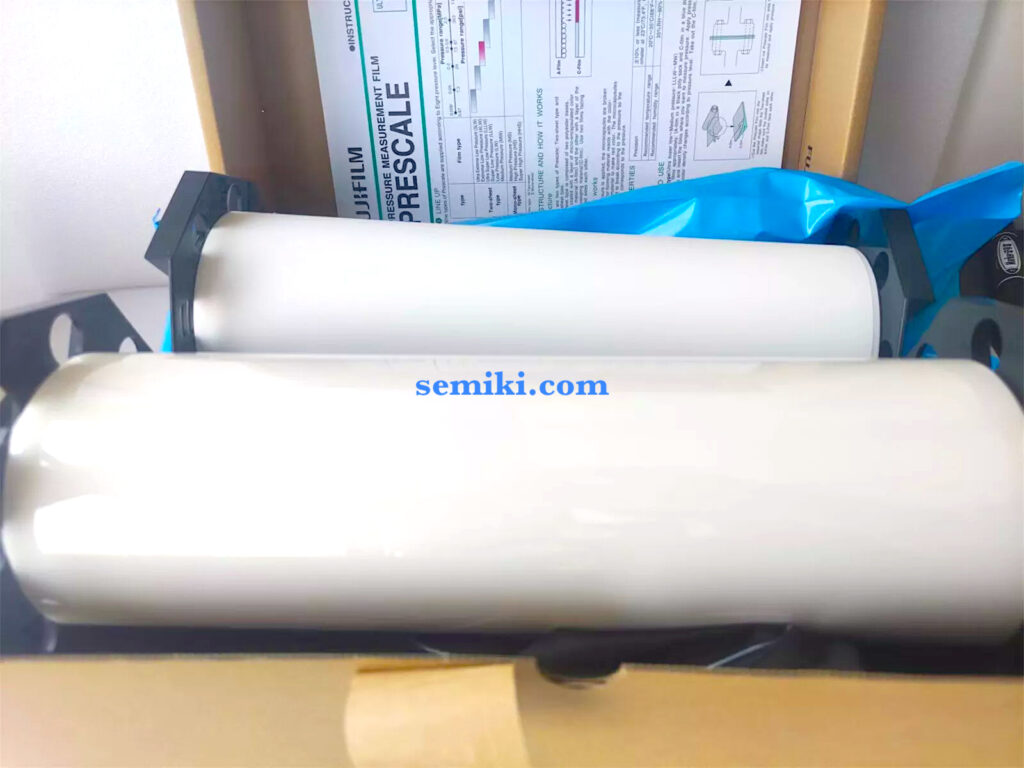

후지필름 - 일본 모델: LLLW (270mm x 5m)

2. 적절한 프리 스케일을 선택하는 방법

적합한 필름을 선택하려면 다음 단계를 따라야 합니다.

1. 예상 압력 범위를 결정하십시오: 공식을 이용하여 압력을 계산하십시오. $피=\mathrm{에프}/\mathrm{에스}$P = F/S (힘 / 접촉 면적). 확실하지 않으면 접촉면적을 바꿔가며 실험해 보세요. LW(낮음) 또는 MW(중형) 색상 범위를 추정하려면 측정 범위가 더 좁고 정확한 필름 유형으로 조정하십시오.
2. 주변 환경 조건을 고려하십시오:
   • 온도 및 습도: 가장 정확한 측정 결과는 표준 조건(23°C, 습도 651 TP3T)에서 얻을 수 있습니다. 고온 환경에서 측정할 경우 전류를 고려하십시오. 고온용 사전 스케일 (높은 내열성)으로 인해 결과가 왜곡되는 것을 방지합니다.
   • 힘 적용 시간: 가해지는 힘이 정적 압력(장기간 압력)인지 충격력(순간적인 압력)인지 확인하려면 동봉된 사용 설명서의 해당 색상표를 참조하십시오.
3. 정확도 요구 사항:
   • 힘의 분포(균등한지 여부)만 관찰하면 되는 경우라면 맨눈으로도 확인할 수 있습니다.
   • 정확한 데이터(오차 10% 미만)가 필요한 경우 필름 사용과 다른 방법을 병행해야 합니다... FPD-8010E 디지털 이미지 분석 시스템 색밀도를 특정 수치 값으로 변환하기

선택 세미키 계측 주식회사 베트남에서 후지필름 프리스케일 압력계 필름에 대한 조언 및 구매를 원하신다면, 다음과 같은 장점 때문에 이 제품이 적합한 선택입니다.

• 평판이 좋은 회사:  세미키는 후지필름을 비롯한 여러 주요 측정 장비 제조업체의 유통 파트너입니다.
• 제품 다양성: 세미키는 코일 또는 시트 형태로 초저압(LLLW)부터 고압(HS)까지 다양한 예비 용량을 제공합니다.
• 기술 지원: 이 회사는 유지보수 및 수리 센터와 롤러 압력 측정, 성형 또는 전자 부품 압축력 분석과 같은 제조 평가를 위한 필름 응용 분야를 전문으로 하는 컨설턴트 팀을 보유하고 있습니다.

세미키에서 만나볼 수 있는 프리스케일 추천 제품

세미키에서 일반적으로 제공하는 압력 범위는 다음과 같습니다.

• 초저전류(LLLW): 0.2~0.6 MPa.
• 저전류(LLW/LW): 0.5 – 10 MPa (예: LLW-R270, LW-R270).
• 하이 라인(HS): 50~130 MPa
