Việc sản xuất chip và vi mạch điện tử (IC – Integrated Circuits) đòi hỏi các thiết bị và giải pháp đo lường vô cùng tinh vi, với độ chính xác ở cấp độ nano hoặc thậm chí sub-nanomet. Các giải pháp này được tích hợp chặt chẽ vào quy trình sản xuất trong môi trường phòng sạch để kiểm soát từng bước lắng đọng, quang khắc và pha tạp.

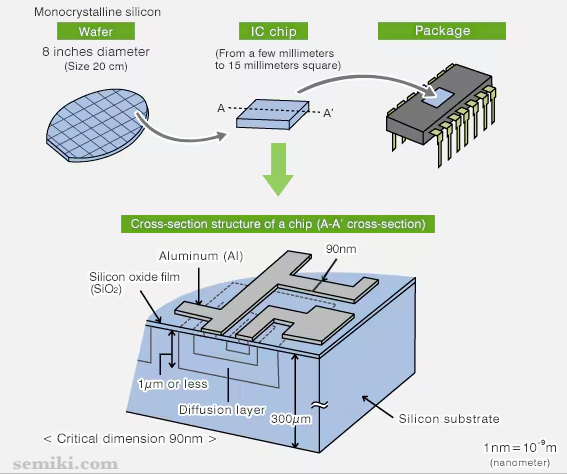

Mạch tích hợp (IC) là một thiết bị điện tử bao gồm nhiều linh kiện chức năng như transistor, điện trở, tụ điện, v.v. trên một tấm đế bán dẫn silicon và được đóng kín bên trong một gói với nhiều chân cắm. Hiện nay, kích thước tới hạn của IC (hay kích thước nhỏ nhất của các phần tử IC) vào khoảng 10 nanomet (nm: 10-9m), một kích thước cực kỳ nhỏ.
Những chiếc radio transistor gồm một tấm bảng mạch in với các transistor, điện trở, tụ điện và diode rời rạc được gắn vào, được nối với nhau bằng dây. IC hiện tại được tích hợp và thu nhỏ ở mức độ cao, chỉ bằng khoảng 1/55000 kích thước và 3 phần tỷ diện tích của radio transistor. Nhờ tính tích hợp cao, các IC với nhiều chức năng được nhúng đã cải thiện đáng kể hiệu suất của thiết bị điện tử.

SEMIKI gợi ý các thiết bị và giải pháp đo lường thiết yếu trong nhà máy sản xuất chip, vi mạch:

A. Thiết bị đo lường tích hợp trong dây chuyền sản xuất (In-line Metrology). Đây là các thiết bị tự động quét và kiểm tra từng tấm wafer sau mỗi công đoạn sản xuất quan trọng.

1. Đo lường Hình học và Kích thước tới hạn (CD Metrology – Critical Dimension)

• Kính hiển vi điện tử quét dành cho CD (CD-SEM – Critical Dimension Scanning Electron Microscope):
  • Mục đích: Đo kích thước chính xác của các đường mạch, cổng bán dẫn (gate), và các cấu trúc siêu nhỏ khác sau quá trình quang khắc và khắc (etching). Đây là thiết bị tiêu chuẩn để đảm bảo các chi tiết nằm trong dung sai thiết kế.
  • Giải pháp: Tự động hóa hoàn toàn, tích hợp robot tải wafer, cung cấp dữ liệu thống kê kiểm soát quá trình (SPC) tức thì.

2. Đo lường Lớp mỏng và Đặc tính quang học (Thin Film & Optical Metrology)

• Hệ thống đo quang phổ tán xạ (Spectroscopic Ellipsometry) và Phản xạ kế (Reflectometry):
  • Mục đích: Đo độ dày và các chỉ số quang học (chiết suất) của các lớp vật liệu mỏng (dielectrics, polysilicon, kim loại) lắng đọng trên wafer. Độ dày này quyết định hiệu suất điện học của chip.
  • Giải pháp: Đo không tiếp xúc, tốc độ cao, cho phép kiểm tra 100% các điểm đo trên wafer.

3. Kiểm tra căn chỉnh (Overlay Metrology)

• Thiết bị đo độ chồng lớp (Overlay Measurement Systems):
  • Mục đích: Đảm bảo các lớp mạch điện tử khác nhau được xếp chồng lên nhau một cách hoàn hảo trong quá trình quang khắc nhiều lớp. Lỗi căn chỉnh có thể khiến chip không hoạt động.
  • Giải pháp: Sử dụng công nghệ đo lường dựa trên hình ảnh hoặc nhiễu xạ quang học tiên tiến để đạt độ chính xác dưới nanomet.

4. Đo điện trở và Tính dẫn điện (Electrical Metrology)

• Hệ thống đo điện trở 4 điểm (Four-Point Probe System) hoặc Hệ thống đo điện trở tấm (Sheet Resistance Metrology):
  • Mục đích: Đo điện trở suất của các lớp bán dẫn sau quá trình cấy ion (ion implantation) hoặc lắng đọng kim loại, xác minh tính dẫn điện mong muốn.

B. Thiết bị kiểm tra khuyết tật (Defect Inspection)

Phát hiện các lỗi dù là nhỏ nhất (hạt bụi, vết nứt, lỗi cấu trúc) là sống còn trong sản xuất chip.

• Hệ thống kiểm tra khuyết tật bề mặt Wafer (Wafer Defect Inspection Systems):
  • Mục đích: Quét toàn bộ bề mặt wafer bằng laser hoặc công nghệ quang học tiên tiến để xác định vị trí và loại khuyết tật.
  • Giải pháp: Tự động phân loại khuyết tật (ADC – Automatic Defect Classification) và gửi dữ liệu đến các máy CD-SEM để phân tích nguyên nhân gốc rễ.
• Hệ thống kiểm tra sau đóng gói (Package Inspection Systems): Kiểm tra lỗi vật lý sau khi chip được cắt khỏi wafer và đóng gói.

C. Thiết bị đo lường trong Phòng Thí nghiệm QA/QC và Phân tích Thất bại (Failure Analysis – FA)

Các thiết bị này thường dùng để phân tích chuyên sâu khi có lỗi xảy ra hoặc để xác minh chất lượng cuối cùng.

• Kính hiển vi điện tử truyền qua (TEM – Transmission Electron Microscope) và SEM phân giải cao:
  • Mục đích: Phân tích cấu trúc vật liệu ở cấp độ nguyên tử, xem mặt cắt ngang của chip để tìm lỗi vi mô.
• Hệ thống chụp X-quang công nghiệp (Industrial X-ray/CT Scanning):
  • Mục đích: Kiểm tra cấu trúc bên trong của chip đã đóng gói mà không cần phá hủy.
• Hệ thống phân tích thành phần hóa học (EDS/XRF):
  • Mục đích: Xác định thành phần vật liệu, tìm kiếm tạp chất gây ô nhiễm.
• Hệ thống kiểm tra thông số điện tự động (ATE – Automatic Test Equipment) / Parametric Testers:
  • Mục đích: Bài kiểm tra cuối cùng để đảm bảo chip hoạt động đúng chức năng, đo điện áp, dòng điện, hiệu suất.

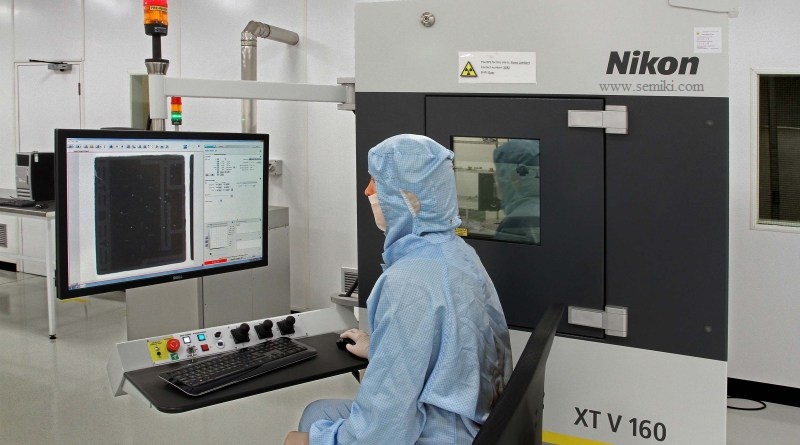

máy X-RAY CT 3D cắt lớp NIKON XT-V-160, XT-V -130C

D. Giải pháp đo lường thiết yếu toàn diện

1. Kiểm soát Môi trường Phòng sạch (Cleanroom Monitoring): Sử dụng Máy đếm hạt bụi (Particle Counters) để đảm bảo môi trường Class 1 hoặc thấp hơn, ngăn ngừa ô nhiễm.

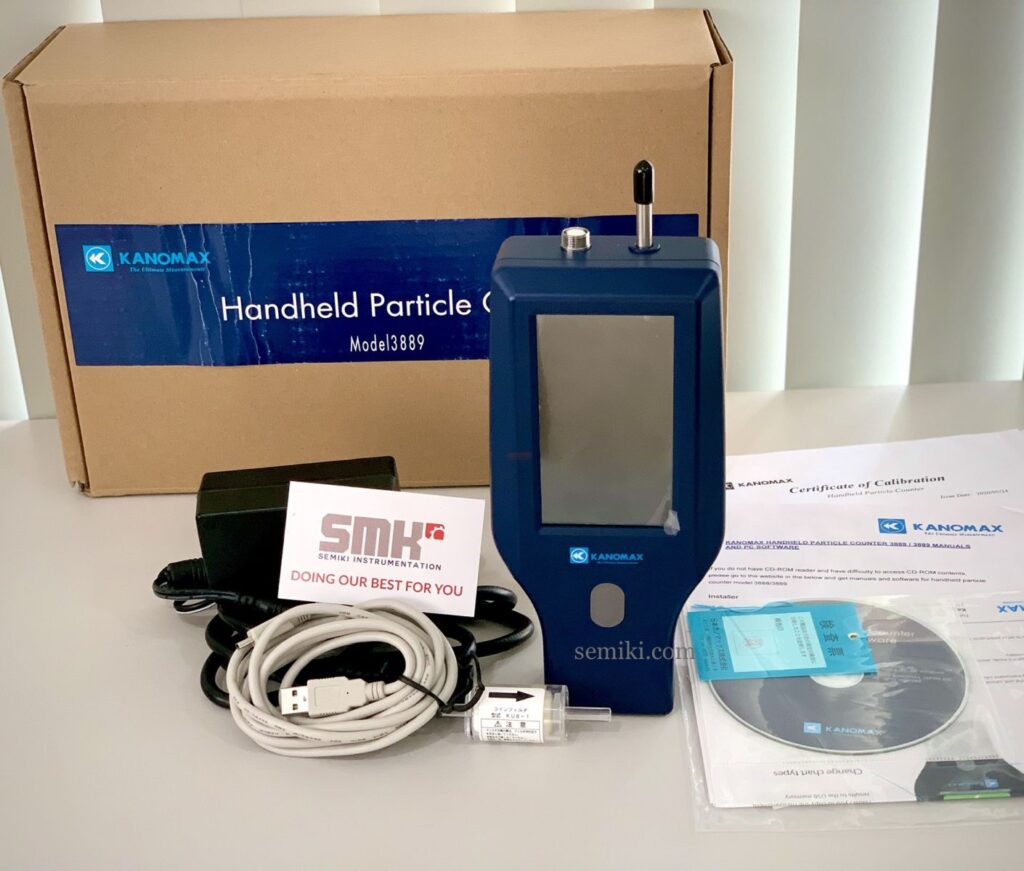

Kanomax 3889 Máy đếm hạt bụi 6 kênh (0.3, 0.5, 1.0, 3.0, 5.0, 10.0μm)

1. Hệ thống MES (Manufacturing Execution System): Tích hợp tất cả các dữ liệu đo lường từ các thiết bị in-line để theo dõi năng suất sản xuất (yield management), truy xuất nguồn gốc lỗi và tối ưu hóa quy trình sản xuất chip.

Hãy liên hệ với nhà cung cấp Semiki để tư vấn và mua các thiết bị phục vụ cho đo lường trong nhà máy sản xuất chip và vi mạch điện tử (semiconductor).
Semiki là một nhà phân phối và cung cấp giải pháp thiết bị đo lường công nghiệp nổi bật tại Việt Nam, đặc biệt là trong các ngành công nghiệp chính xác và điện tử.
Semiki thường cung cấp các dòng sản phẩm phù hợp với nhu cầu kiểm soát chất lượng trong ngành công nghiệp bán dẫn, bao gồm các thiết bị đo lường chính xác, kính hiển vi công nghiệp, và các giải pháp kiểm tra không phá hủy.

Khi liên hệ, bạn nên mô tả rõ ràng nhu cầu của mình (ví dụ: cần thiết bị đo độ dày lớp mỏng, máy đo CD-SEM, hay kính hiển vi kiểm tra khuyết tật) để đội ngũ kỹ sư bán hàng của Semiki có thể tư vấn giải pháp phù hợp và báo giá chính xác nhất.
