CAN (Controller Area Network)

CAN là một chuẩn giao thức mạng bus nối tiếp, hiệu suất cao, được thiết kế ban đầu cho ngành ô tô để cho phép các bộ điều khiển (ECU) giao tiếp với nhau mà không cần máy tính trung tâm.

CAN là một hệ thống xe buýt (bus) nối tiếp, hiệu suất cao, ban đầu được phát triển cho ngành ô tô để các bộ điều khiển (ECU) giao tiếp với nhau.

• CAN FD (Flexible Data-rate): Là bước tiến của CAN cổ điển, cho phép truyền dữ liệu nhanh hơn (tốc độ bit cao hơn) và dung lượng dữ liệu lớn hơn trên mỗi khung hình.
• CAN XL: Thế hệ mới nhất đang được PEAK-System tập trung phát triển (như dòng PCAN-USB XL), hỗ trợ tốc độ dữ liệu lên đến 20 Mbit/s và kích thước payload lên tới 2048 byte.
• Đặc điểm: Độ tin cậy rất cao, khả năng chống nhiễu tốt, phù hợp cho các hệ thống quan trọng như điều khiển động cơ, phanh và an toàn.

LIN (Local Interconnect Network): LIN là một hệ thống mạng bus đơn dây (single-wire), chi phí thấp, được dùng để bổ trợ cho mạng CAN.  Cấu trúc: Hoạt động theo mô hình Master/Slave (một thiết bị chính điều khiển các thiết bị phụ).
Ứng dụng: Thường dùng cho các thành phần không yêu cầu tốc độ cao và độ phức tạp thấp như: điều khiển cửa sổ, gương, ghế ngồi, hoặc hệ thống điều hòa.

Chuyển đổi dữ liệu CAN thường được hiểu theo hai khía cạnh chính: chuyển đổi giữa các định dạng tệp (Trace Data) và giải mã dữ liệu thô (Raw Data) sang giá trị vật lý mà con người có thể hiểu được.

• Sử dụng Symbol Files: PEAK sử dụng định dạng file .sym (hoặc tương thích với .dbc của bên thứ ba) để định nghĩa cấu trúc của một thông điệp CAN.
• Phần mềm PCAN-Explorer: Công cụ chuyên nghiệp giúp tự động áp dụng các Symbol File này vào dữ liệu đang chạy trên bus để hiển thị các biểu đồ (Graph) hoặc bảng giá trị thời gian thực.
• Quy tắc định nghĩa: Bạn cần xác định vị trí bit (start bit), độ dài (length), thứ tự byte (Intel/Motorola), và các hệ số quy đổi (scaling, offset) cho từng tín hiệu.

Trong thực tế kỹ thuật, các sản phẩm PCAN của PEAK-System giải quyết 4 nhóm yêu cầu kiểm thử (testing) cốt lõi sau:

1. Kiểm tra giao tiếp và chẩn đoán lỗi (Monitoring & Diagnostics)

Đây là yêu cầu cơ bản nhất khi phát triển một hộp điều khiển (ECU) hoặc hệ thống mạng trên xe.

• Vấn đề: Làm sao để biết các ECU có đang gửi dữ liệu đúng định dạng, đúng chu kỳ hay không? Có lỗi vật lý nào trên đường dây không?
• Giải pháp:
  • PCAN-USB / USB FD: Kết nối laptop với mạng CAN để “nghe” dữ liệu thô qua phần mềm PCAN-View.

• PCAN-Diag FD: Giải quyết các lỗi khó như nhiễu tín hiệu, sai mức điện áp hoặc lỗi bit nhờ tích hợp tính năng Oscilloscope (hiện sóng) ngay trên thiết bị cầm tay.

PEAK-SYSTEM PCAN-USB FD (IPEH-002022) Thiết bị giao tiếp CAN tốc độ cao

2. Mô phỏng hệ thống và kiểm thử thành phần (Restbus Simulation)

Khi bạn chỉ có một linh kiện (ví dụ: màn hình táp lô) và muốn kiểm tra nó mà không có toàn bộ chiếc xe.

• Vấn đề: Linh kiện cần nhận dữ liệu từ các bộ phận khác để hoạt động, nhưng các bộ phận đó chưa có sẵn.
• Giải pháp:
  • PCAN-Explorer 7: Cho phép giả lập các thông điệp CAN còn thiếu dựa trên file định nghĩa (.dbc hoặc .sym).
  • PCAN-Router: Có thể lập trình để tự động phản hồi các yêu cầu từ thiết bị đang kiểm tra (DUT) mà không cần máy tính can thiệp liên tục.

3. Kiểm thử tự động và tích hợp hệ thống (HIL – Hardware-in-the-loop)

Dành cho các dây chuyền sản xuất hoặc phòng Lab cần kiểm tra hàng loạt sản phẩm tự động.

• Vấn đề: Cần một giao diện điều khiển mạng CAN ổn định, có thể chạy 24/7 và tích hợp được vào phần mềm tự động hóa (LabVIEW, Python, C#).
• Giải pháp:
  • PCAN-PCI Express / miniPCIe: Lắp trực tiếp vào máy tính công nghiệp để đảm bảo độ trễ thấp nhất và kết nối cơ khí chắc chắn.
  • PCAN-Basic API: Bộ thư viện miễn phí giúp lập trình viên viết kịch bản kiểm tra tự động, tự động đạt/không đạt (Pass/Fail) dựa trên dữ liệu nhận được.

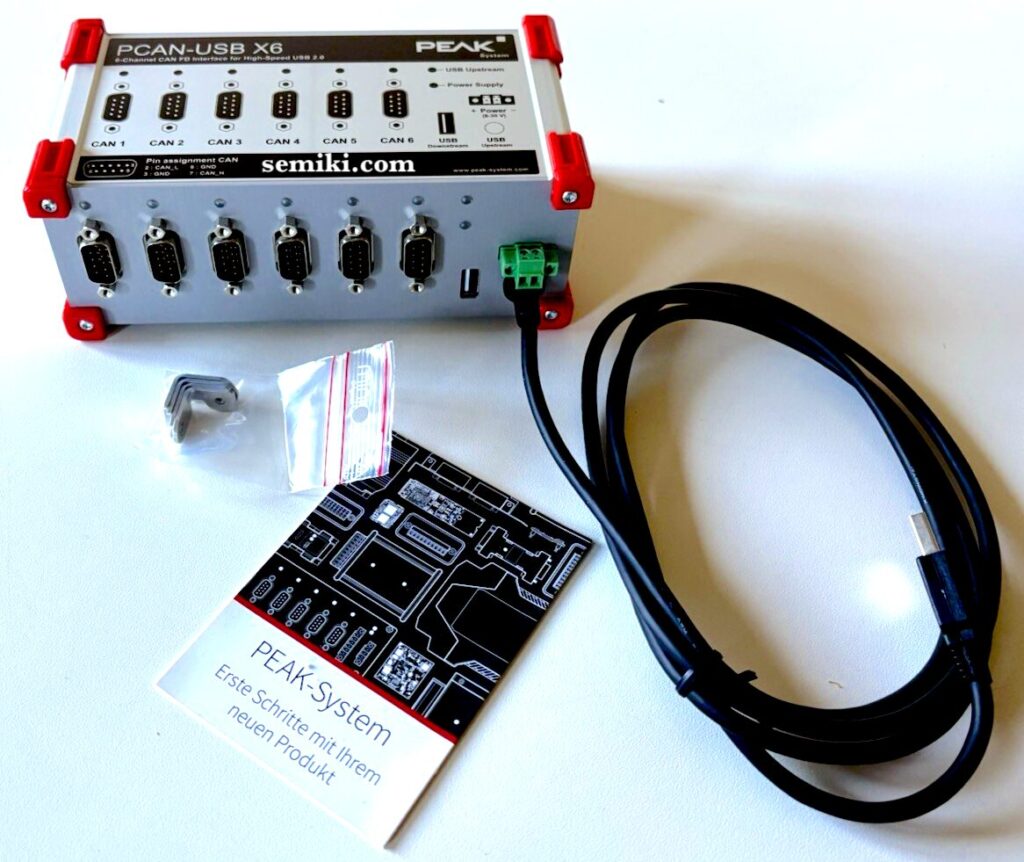

PEAK Systems PCAN-USB X6 (IPEH-004062) bộ chuyển đổi giao tiếp 6 cổng CAN FD

Mục đích: Kiểm tra nhanh hàng loạt sản phẩm cùng lúc hoặc kiểm tra các hệ thống phức tạp có nhiều cổng CAN đầu ra trước khi xuất xưởng

4. Ghi chép dữ liệu đường trường (Data Logging)

Kiểm tra độ bền và hiệu năng của xe trong điều kiện vận hành thực tế ngoài đường.

• Vấn đề: Không thể mang theo laptop và kỹ sư ngồi trên xe suốt nhiều ngày để theo dõi dữ liệu.
• Giải pháp:
  • PCAN-Router Pro FD: Hoạt động như một “hộp đen”. Nó tự động ghi lại toàn bộ lưu lượng CAN/CAN FD vào thẻ nhớ SD trong nhiều giờ hoặc nhiều ngày. Sau đó, kỹ sư chỉ cần lấy thẻ nhớ về và dùng PCAN-Converter để phân tích trên máy tính.

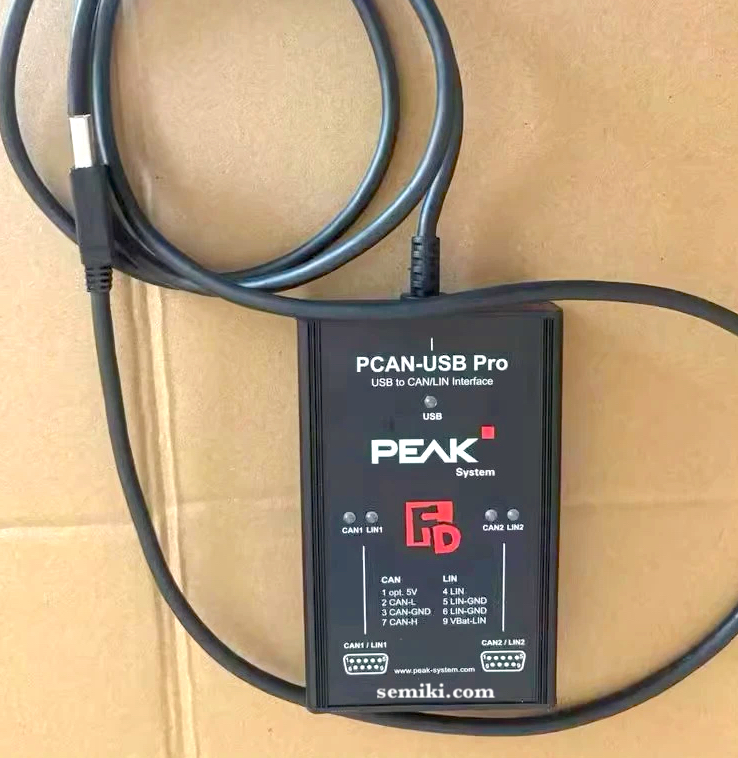

PEAK System PCAN-USB Pro FD (IPEH-004061) thiết bị chuyển dổi dữ liệu CAN, CAN FD, LIN

Mục đích: Kiểm tra xem ECU phản ứng thế nào khi mạng CAN bị quá tải (Bus Load cao) hoặc khi xuất hiện các khung hình lỗi (Error Frames). Nó giúp kỹ sư xác định ngưỡng giới hạn chịu đựng của hệ thống. Thay vì phải dùng 2-3 thiết bị khác nhau, kỹ sư chỉ cần 1 chiếc PCAN-USB Pro để kiểm tra toàn bộ tính năng của một cụm linh kiện (ví dụ: một bộ ghế điện vừa có CAN để điều khiển túi khí, vừa có LIN để điều chỉnh vị trí ghế).

5. Kiểm tra từ xa và môi trường đặc biệt (Remote Testing)

• Vấn đề: Cần kiểm tra một cỗ máy trong hầm lò, khu vực độc hại, hoặc một trạm kiểm thử ở cách xa văn phòng.
• Giải pháp:
  • PCAN-Ethernet Gateway: Chuyển dữ liệu CAN qua mạng LAN/Internet. Kỹ sư có thể ngồi tại văn phòng để chẩn đoán một chiếc xe đang ở xưởng dịch vụ cách đó hàng trăm km.

 Bạn hoàn toàn có thể liên hệ Công ty SEMIKI để được tư vấn và chọn mua các sản phẩm PEAK-System (PCAN). Tại Việt Nam, SEMIKI là một trong những nhà cung cấp uy tín các thiết bị đo lường, kiểm tra và giao diện kết nối công nghiệp, bao gồm cả các giải pháp từ PEAK-System.

Lợi ích khi bạn liên hệ SEMIKI để mua PCAN:

1. Tư vấn kỹ thuật chuyên sâu: SEMIKI giúp bạn phân biệt rõ khi nào nên dùng dòng PCAN-USB (cơ bản), PCAN-USB Pro FD (có LIN) hay PCAN-USB X6 (đa kênh) dựa trên nhu cầu kiểm thử cụ thể của bạn.
2. Hỗ trợ lựa chọn phần mềm: Tư vấn liệu bạn chỉ cần bản PCAN-View miễn phí hay cần nâng cấp lên PCAN-Explorer 7 để giải mã dữ liệu phức tạp.
3. Bảo hành và Hỗ trợ sau bán hàng: Mua qua đại lý giúp bạn dễ dàng hơn trong việc bảo hành hoặc xử lý các vấn đề kỹ thuật phát sinh tại Việt Nam.

Liên hệ Semiki:

Trang web: Bạn có thể tìm hiểu thêm thông tin chi tiết và gửi yêu cầu tư vấn qua Semiki.com.

Email kinh doanh: [email protected]

Số điện thoại (Hotline): +84 979 761 016.
