Các loại kính hiển vi chủ yếu được phân biệt dựa trên nguyên tắc hoạt động và nguồn sáng sử dụng, từ đó dẫn đến các đặc điểm và ứng dụng khác nhau.

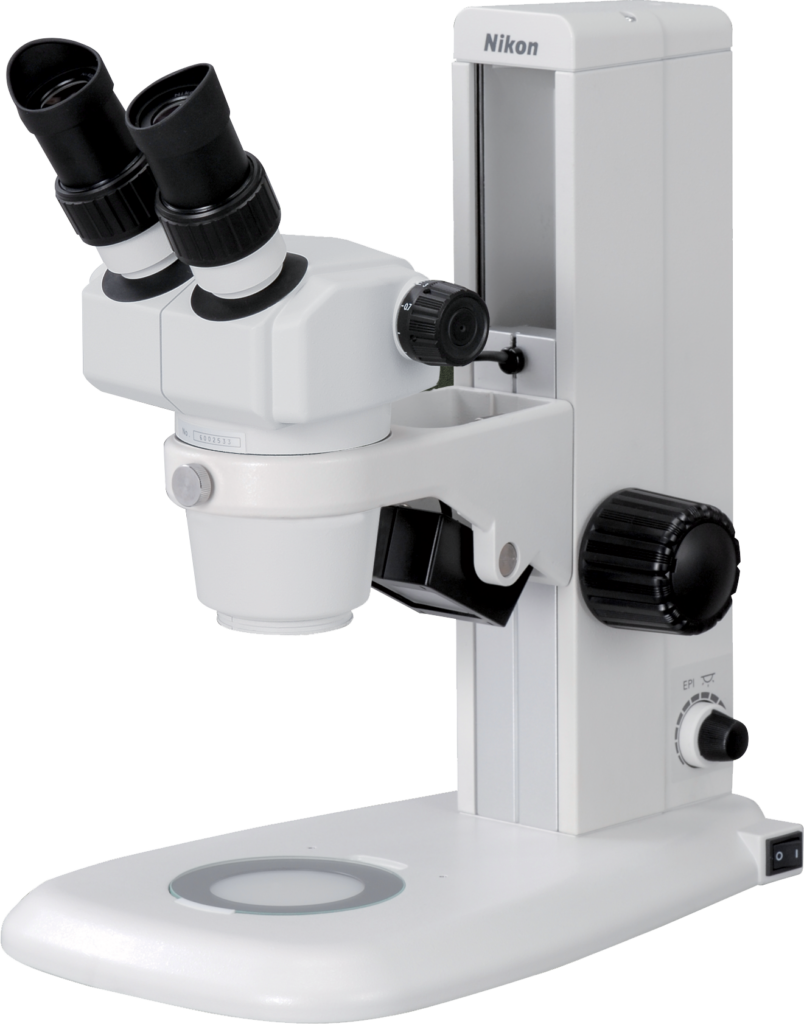

Nikon SMZ445 là kính hiển vi zoom stereo với hệ thống quang học vật kính zoom kép.
Phân biệt các loại kính hiển vi
Bảng dưới đây tóm tắt sự khác biệt chính giữa các loại kính hiển vi phổ biến:
Đặc điểm
Kính hiển vi quang học (ánh sáng)
Kính hiển vi điện tử (EM)
Kính hiển vi huỳnh quang
Kính hiển vi soi nổi (Stereo)
Nguồn sáng/tia
Ánh sáng khả kiến
Chùm electron
Ánh sáng kích thích bước sóng ngắn
Ánh sáng tự nhiên/chiếu sáng
Độ phóng đại
Thấp đến trung bình (tối đa ~1000x – 1500x)
Rất cao (lên đến hàng triệu lần)
Trung bình đến cao
Thấp đến trung bình (thường <100x)
Độ phân giải
Thấp hơn EM
Rất cao (cho phép nhìn thấy cấu trúc nano, vi rút)
Tốt hơn quang học thông thường
Trung bình
Loại mẫu vật
Mẫu sống hoặc cố định, mỏng
Mẫu cố định, khô, dẫn điện (thường cần phủ kim loại)
Mẫu có gắn thẻ huỳnh quang
Mẫu vật lớn, nguyên khối, không cần cắt lát
Hình ảnh
2D, màu sắc tự nhiên (nếu dùng trường sáng)
2D (TEM) hoặc 3D (SEM), đen trắng
Phát sáng trên nền tối
3D (ảnh nổi), đa chiều

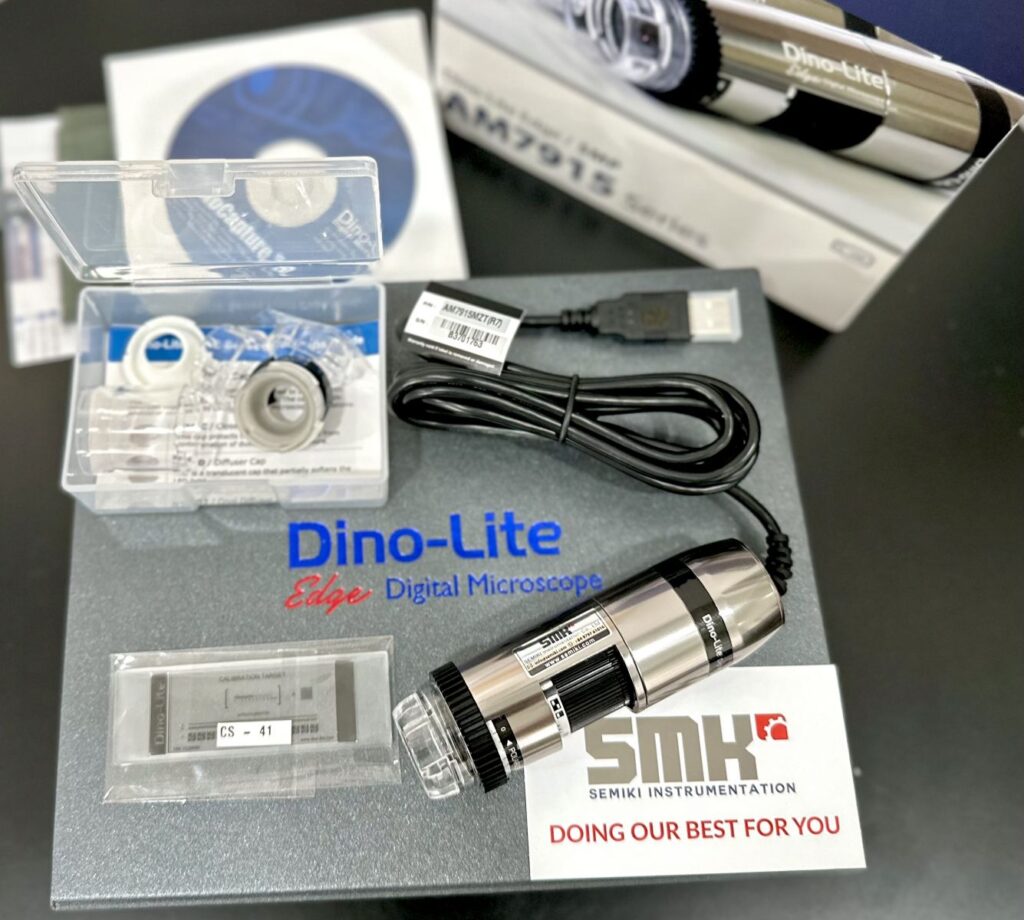

Kính hiển vị điện tử ANMO DINO-LITE AM7915MZT ( 5Mp/ 10x to 220x )
Ứng dụng của kính hiển vi
Các ứng dụng đa dạng tùy thuộc vào loại kính hiển vi:
Kính hiển vi quang học:
Sinh học/Y học: Quan sát tế bào, vi khuẩn, mô trong phòng thí nghiệm và chẩn đoán bệnh.
Giáo dục: Dạy học và nghiên cứu cơ bản trong các trường học.
Kính hiển vi điện tử (SEM, TEM):
Nghiên cứu khoa học: Nghiên cứu cấu trúc vật liệu ở cấp độ nano, vi rút.
Công nghiệp: Kiểm tra chất bán dẫn, kỹ thuật pháp y, nghiên cứu đất đá, kiểm soát chất lượng vật liệu.
Kính hiển vi huỳnh quang:
Sinh học tế bào/Y học: Nghiên cứu hình thái, sinh lý học, miễn dịch học, di truyền học bằng cách đánh dấu các cấu trúc cụ thể bằng chất huỳnh quang.
Kính hiển vi soi nổi:
Công nghiệp: Kiểm tra linh kiện điện tử, bo mạch, đồ trang sức, sửa chữa đồng hồ.
Sinh học: Phân tích mẫu vật lớn hơn như côn trùng, thực vật, phẫu thuật vi mô.
Trong các nhà máy sản xuất điện tử (đặc biệt là để kiểm tra bo mạch in PCB, mối hàn, linh kiện), việc lựa chọn kính hiển vi cần tập trung vào các tiêu chí đảm bảo hiệu quả công việc, độ chính xác và sự thoải mái cho người vận hành.
Dưới đây là các tiêu chí quan trọng nhất:
1. Loại kính hiển vi (Ưu tiên số 1)
Hai lựa chọn chính trong ngành điện tử là:

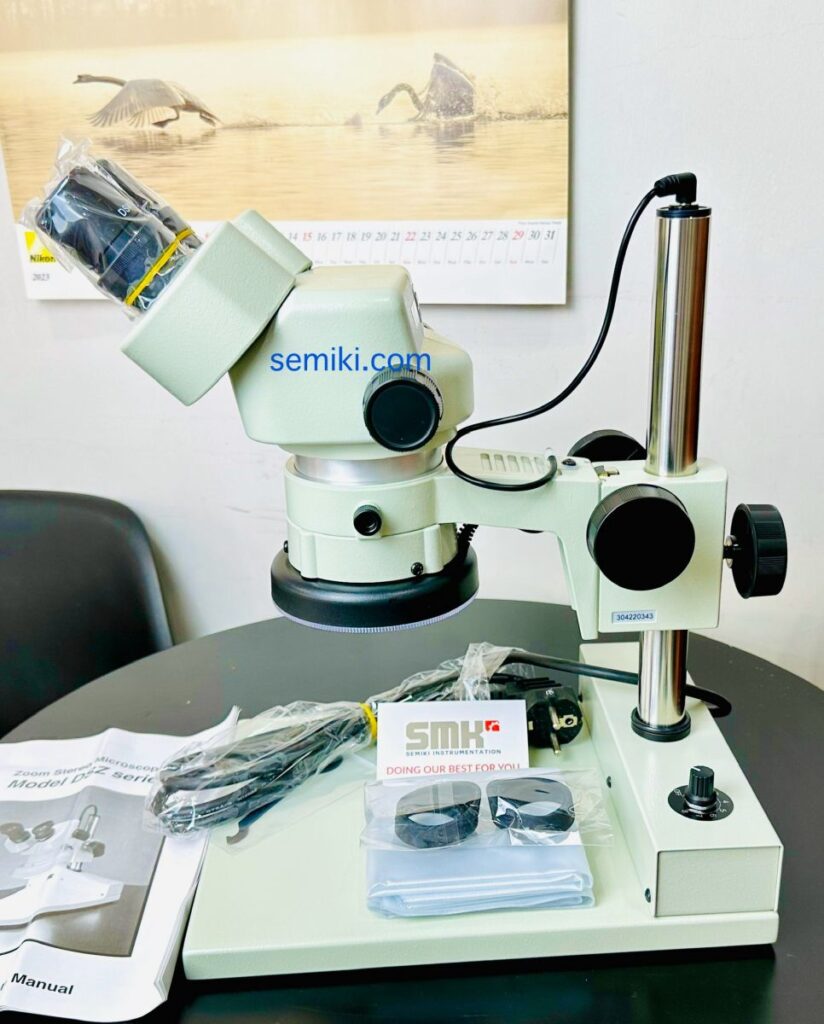

Kính hiển vi soi nổi (Stereo Microscope): Đây là loại phổ biến nhất.
Ưu điểm: Cung cấp ảnh 3D (ảnh nổi), độ sâu trường ảnh tốt, khoảng cách làm việc (working distance) rộng rãi, cho phép thao tác sửa chữa (rework), hàn, gắp linh kiện dưới kính dễ dàng.
Độ phóng đại: Thường từ 10x đến 100x, phù hợp cho hầu hết các công việc kiểm tra bo mạch.
Kính hiển vi kỹ thuật số (Digital Microscope):
Ưu điểm: Loại bỏ thị kính, hiển thị hình ảnh trực tiếp lên màn hình HD. Rất tốt cho việc nhiều người cùng quan sát, đào tạo, chụp ảnh/quay phim để làm tài liệu, và làm việc trong thời gian dài mà không mỏi mắt (yếu tố công thái học).
Nhược điểm: Thường chỉ cho ảnh 2D, có thể khó khăn hơn khi thực hiện các thao tác cần cảm nhận chiều sâu (hàn, gắp linh kiện).
2. Khoảng cách làm việc (Working Distance)
Đây là tiêu chí cực kỳ quan trọng trong sản xuất điện tử.
Khoảng cách làm việc là khoảng trống từ vật kính đến mẫu vật (bo mạch).
Bạn cần một khoảng cách đủ rộng (thường >100mm) để có không gian cho tay, mỏ hàn, nhíp, và các dụng cụ khác thao tác trên bo mạch mà không va chạm vào kính hiển vi. Kính hiển vi soi nổi thường đáp ứng tốt tiêu chí này.
3. Độ phóng đại và Độ phân giải
Độ phóng đại: Trong ngành điện tử, mức phóng đại từ 10x đến 100x là đủ cho đa số các công việc kiểm tra mối hàn, vết nứt, đứt mạch trên PCB thông thường.
Độ phân giải và chất lượng quang học: Hình ảnh phải sắc nét, rõ ràng, đặc biệt là ở rìa trường nhìn (nên chọn vật kính loại Plan hoặc Semi-Plan nếu ngân sách cho phép) để phát hiện các lỗi nhỏ.
4. Yếu tố Công thái học (Ergonomics)
Người vận hành thường ngồi làm việc với kính hiển vi trong nhiều giờ liên tục.
Kính hai mắt (Binocular): Thoải mái hơn kính một mắt.
Kính ba mắt (Trinocular): Cho phép gắn thêm camera để xuất ra màn hình ngoài, giảm mỏi mắt đáng kể và tiện lợi cho việc ghi nhận hình ảnh.
Góc nhìn: Góc nhìn thoải mái (ví dụ 38°) giúp người dùng duy trì tư thế tự nhiên, giảm đau mỏi cổ và vai.
5. Khả năng tích hợp Camera và Phần mềm
Việc ghi lại hình ảnh, so sánh với tiêu chuẩn mẫu, và lưu trữ dữ liệu là cần thiết cho quản lý chất lượng (QC).
Kính hiển vi có cổng gắn camera (loại trinocular) hoặc kính hiển vi kỹ thuật số có phần mềm đi kèm sẽ hỗ trợ đắc lực cho công tác này.
Để liên hệ với Công ty TNHH Thiết bị Đo Semiki để được tư vấn và mua kính hiển vi phù hợp, bạn có thể sử dụng các phương thức dưới đây:
Bạn có thể truy cập vào mục “Liên hệ” hoặc “Yêu cầu báo giá” trên trang chủ để gửi thông tin trực tiếp.
Khi liên hệ, hãy chuẩn bị các thông tin như nhu cầu sử dụng (kiểm tra linh kiện điện tử, kiểm tra mối hàn…), mức độ phóng đại mong muốn và các yêu cầu kỹ thuật khác để việc tư vấn được chính xác và hiệu quả nhất
