HIOKI AC GROUNDING HiTESTER 3157-01 (220V)
Máy kiểm tra đất bảo vệ không thể thiếu để chứng nhận tiêu chuẩn.
HIOKI 3157-01 AC GROUNDING HiTESTER được thiết kế để đo
liệu vỏ kim loại của thiết bị điện có được kết nối với đầu nối đất ở mức điện trở đủ thấp hay không.
– Cũng có thể sử dụng để đánh giá điều kiện nối đất của các hệ thống điện quy mô lớn.
– Phép đo được thực hiện bằng cách sử dụng dòng điện cao theo thông số kỹ thuật của đối tượng đo và xác định độ sụt điện áp tại điểm đo.
– Các giá trị tham chiếu được quy định trong các tiêu chuẩn an toàn khác nhau.
– 3157-01 có thể thực hiện các phép đo theo các quy định của nhiều tiêu chuẩn.
HIOKI
AC GROUNDING HiTESTER
MODEL : 3157-01 (220V)
Protective ground tester indispensable for standard certification .
– The 3157-01 AC GROUNDING HiTESTER is designed to measure
whether the metal enclosure of an electrical equipment is connected to the ground terminal at sufficiently low resistance levels.
– It also can be used to evaluate the grounding conditions of large-scale electrical installations.
– Measurement is carried out by using a high current according to the specifications of the measurement object, and determining the voltage drop at the measurement point.
– Reference values are as set out in the various safety standards.
– The 3157-01 can carry out measurements in accordance with the stipulations of multiple standards.

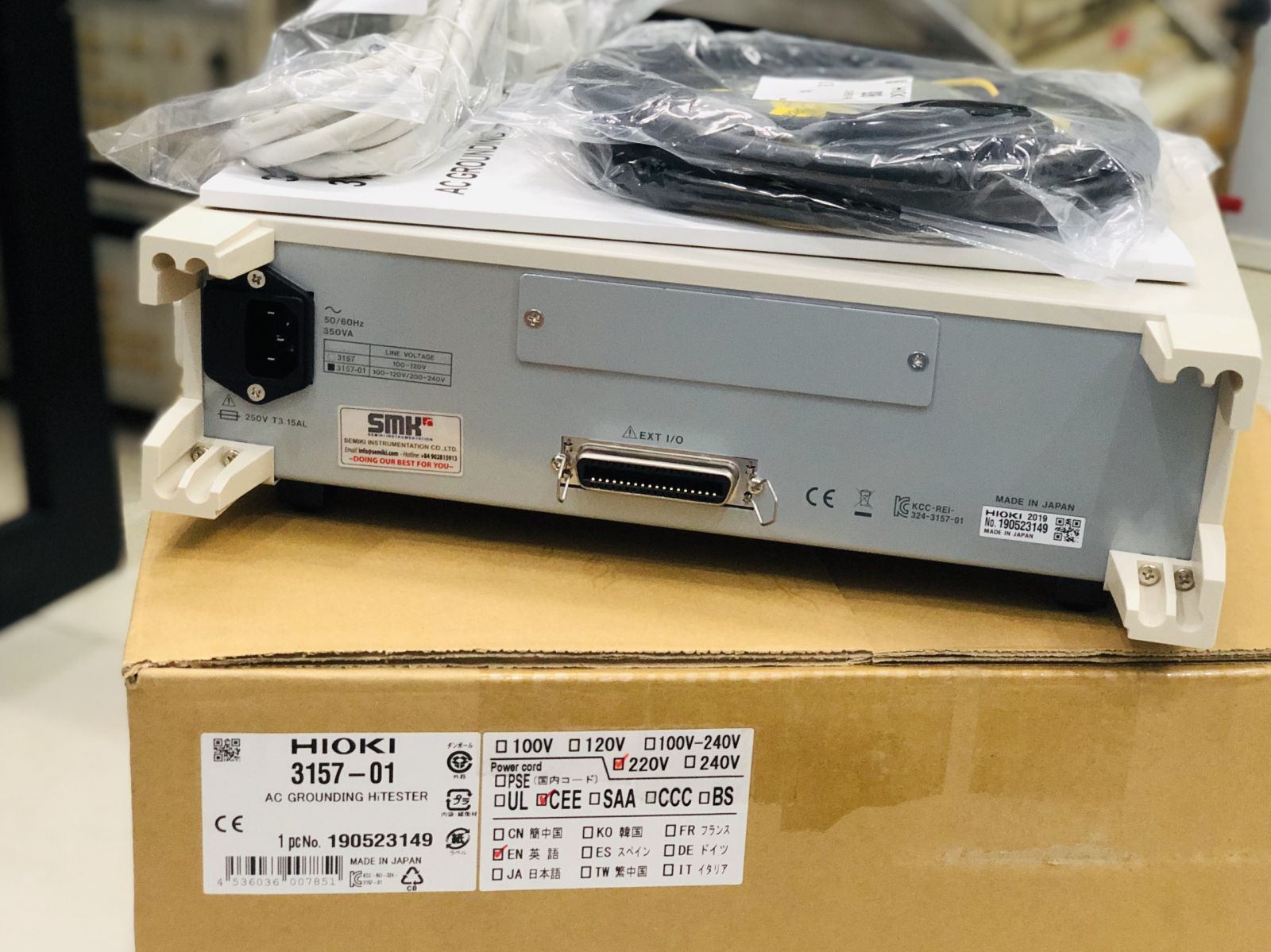

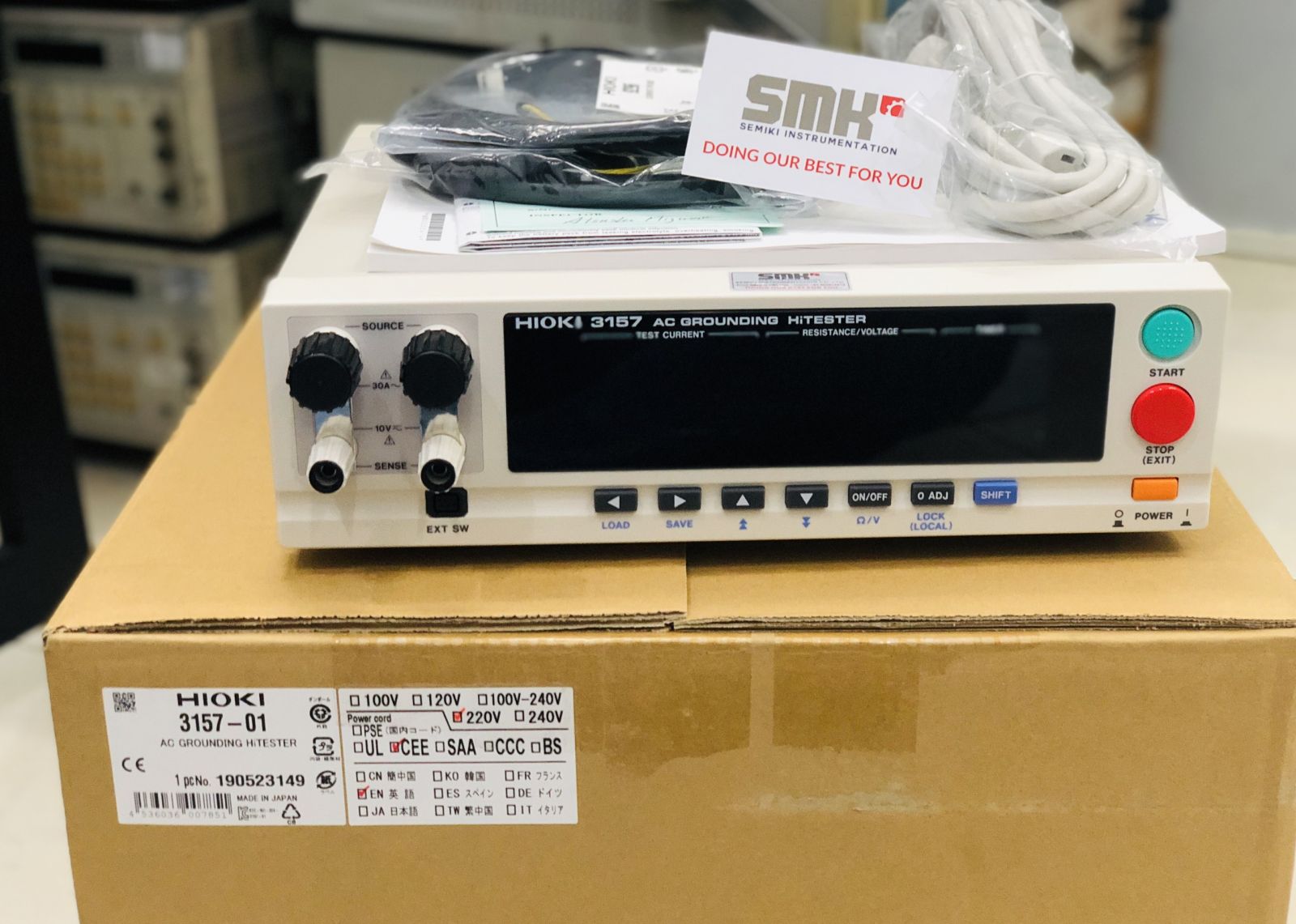

picture : hioki 3157-01 AC GROUNDING HiTESTER at Semiki’s warehouse
Basic specifications :
(Accuracy guaranteed for 1 year, Post-adjustment accuracy guaranteed for 1 year)
| Basic functions | AC 4-terminal method resistance measurement |
|---|---|
| Display | Fluorescent tube (digital display) |
| Current setting range | 3.0 A to 31.0 A AC (0.1 A resolution), into 0.1Ω load |
| Max. output power | 130 VA (at output terminals) |
| Open-terminal voltage | Max. 6 V AC |
| Generator frequency | 50 Hz or 60 Hz sine wave (selectable) |
| Resistance measurement | 0 to 1.800 Ω (0.001 Ω resolution), Accuracy: ±2% rdg. ±4 dgt. after zero-adjust |
| Voltage measurement | 0 to 6.00 V AC (single range 0.01 V resolution), Accuracy: (1 % rdg. +5 dgt.) |
| Monitor section | 0 to 35.0 A AC/ 0 to 6 V AC, Refresh rate: 2 times/s |
| Timer display | Counts down time after start until preset time, Shows elapsed time after start |
| Timer setting | 0.5 s to 999 s |
| Comparator | PASS/FAIL evaluation using preset upper/lower limit, buzzer sound, signal output |
| Memory function | Max. 20 settings (with save/load) |
| Interfaces | EXT I/O, EXT SW, GP-IB or RS-232C (option) |
| Power supply | 100 to 120 V/200 to 240 V AC (switching, 50/60 Hz) |
| Dimensions and mass | 320 mm (12.60 in)W × 90 mm (3.54 in)H × 263 mm (10.35 in)D, 7 kg (246.9 oz) |
| Accessories | Power cord ×1, Instruction Manual ×1, Spare fuse (inlet) ×1, Shorting bar ×2 |
* OPTION ACCESORIES :

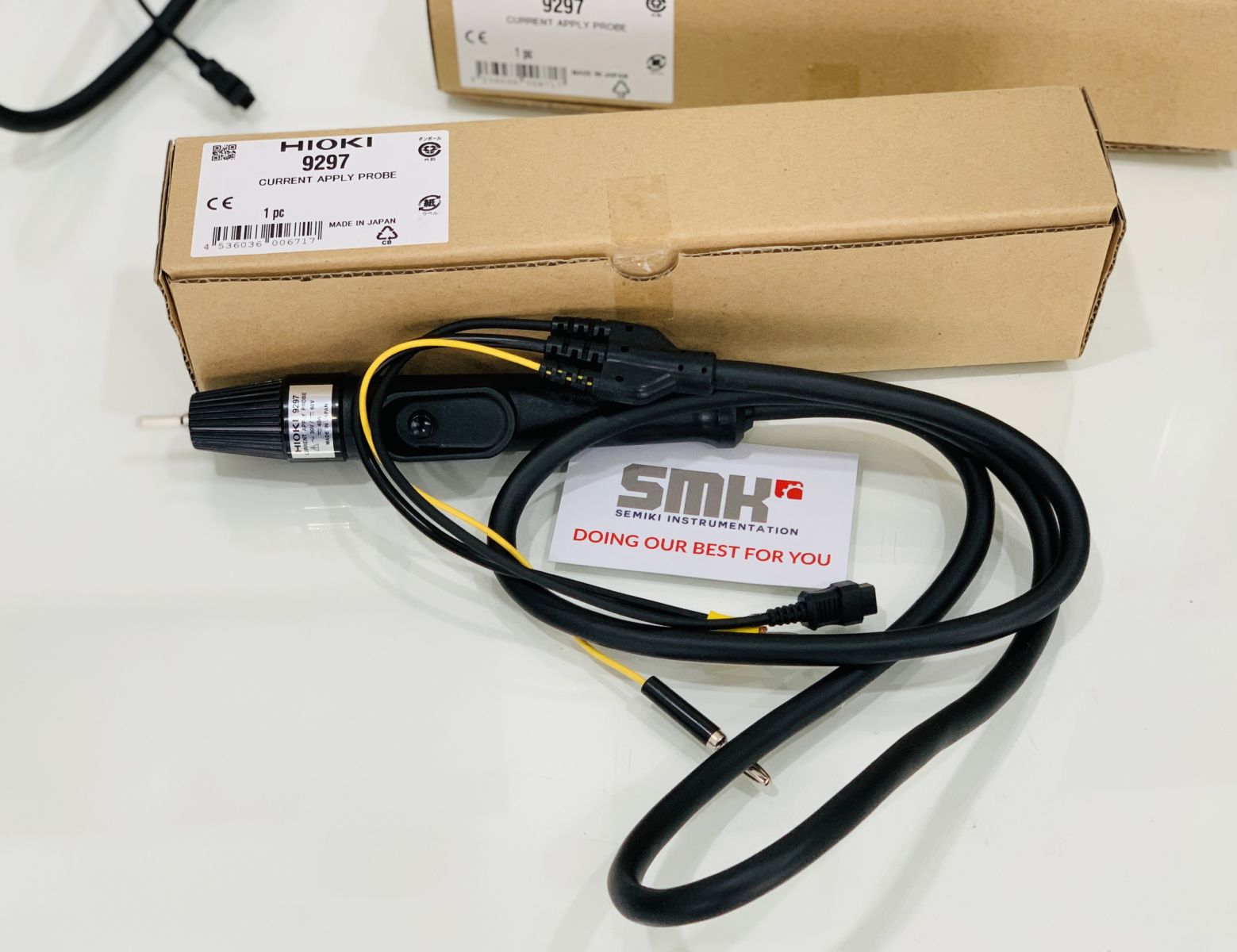

Picture: HIOKI 9297 Current Apply Probe with Switch for AC Grounding HiTester 3157-01 at Semiki’s warehouse
Maintenance and calibration :
► We also have calibration certificate attached ( optional )
► Please re-calibrate after use for a certain period through our purchase store. Local Vietnam : SEMIKI CORP
