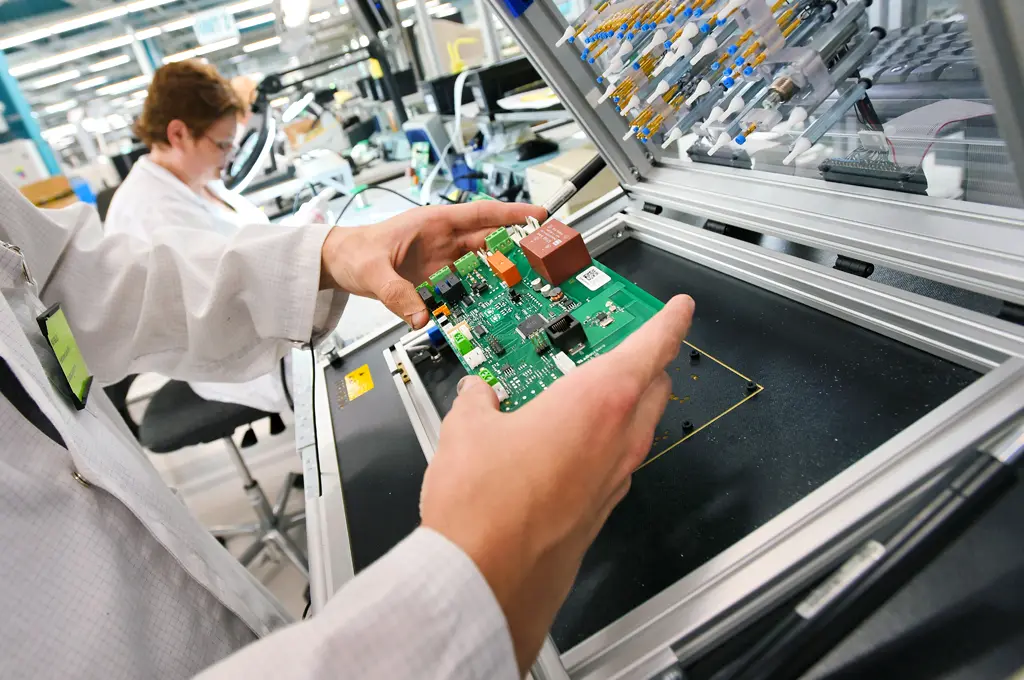

FCT（機能回路試験）装置は、完成した電子回路基板が設計仕様通りに正しく機能するかどうかを試験するために使用される自動装置です。この装置は組み立て後に動作し、製品の品質を評価し、回路基板の機能ブロック、動作パラメータ、入出力を検証します。

FCTマシンの主な機能

包括的な機能テスト: FCT マシンは、ICT マシンのように個々のコンポーネントをテストするのではなく、回路基板全体の動作をテストし、最終製品 (テレビ、電話、洗濯機など) の実際の機能をシミュレートします。
品質評価: この機械は完成品の品質評価を行い、技術基準を満たしていることを確認します。
エラーが検出されました: 機能上の欠陥を早期に検出することで、修理コストを最小限に抑え、生産効率を向上させることができます。
他のデバイスとの統合: システムは、コンピュータモニター、マルチメーター、通信ポートなどの外部プログラミングデバイスと通信するテストソフトウェアを使用して動作します。

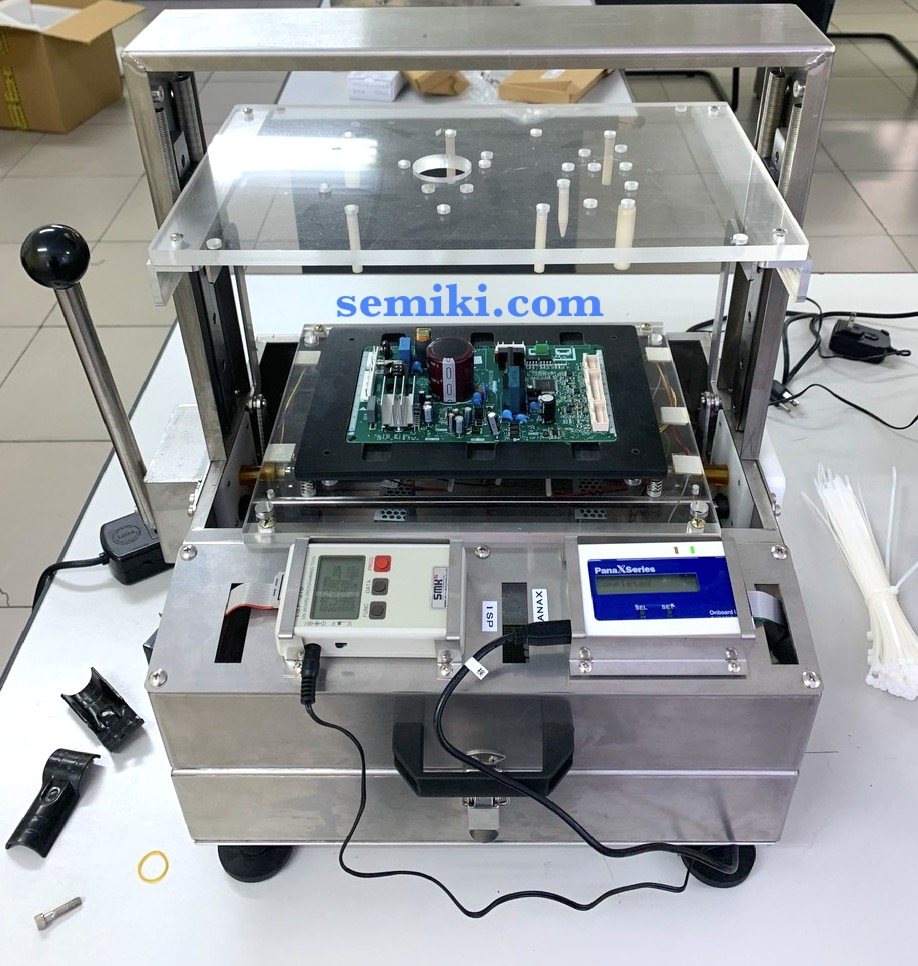

Semiki が設計・製造した FCT マシンは、電気自動車のディスプレイ、プリンターの回路基板、ロボット掃除機の回路基板などの電子回路基板コンポーネントの機能をテストするために使用されます。

FCT試験は、製品の実際の動作環境をシミュレートし、電圧、電流、周波数、通信機能、入出力機能などの機能パラメータを試験することで実施されます。これにより、製品の最終組立や顧客への納品前に製造上または設計上の欠陥を検出し、製品の品質と信頼性を確保することができます。

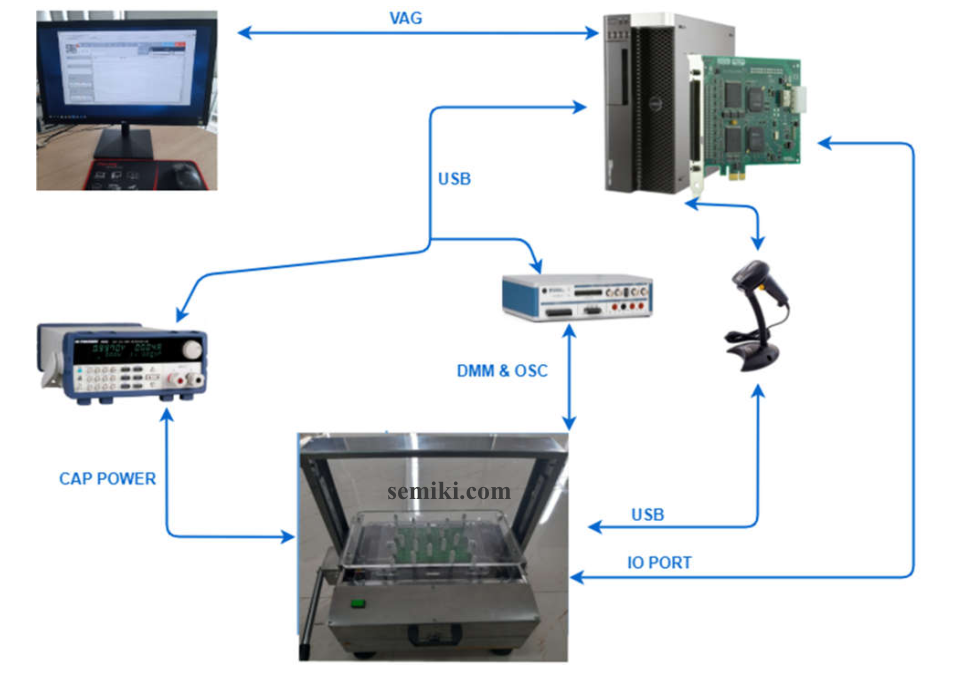

FCT（機能回路テスター）は、ハードウェアとソフトウェアの両方を含む多数の相互接続されたコンポーネントで構成されており、電子回路の機能テストを自動的かつ正確に実行します。主なコンポーネントは以下のとおりです。

制御コンピュータ（PC）およびソフトウェア： これは FCT システムの頭脳です。
- パソコン ユーザーインターフェイスと処理能力を提供します。
- テストソフトウェア テストソフトウェアには、スクリプトと合格/不合格基準が含まれており、テストプロセス全体の制御、データの読み取り、結果の分析、レポートの保存を行います。

Semiki のテストソフトウェアは、FCT マシン上のさまざまな他のテストアプリケーションと統合されます。

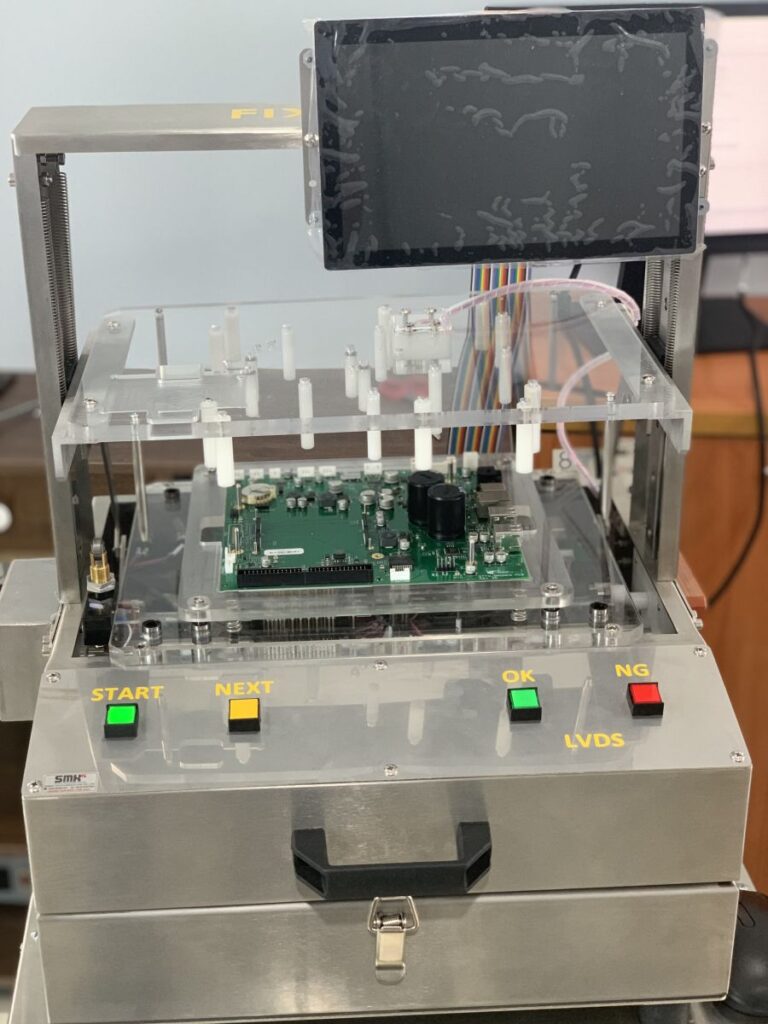

テストフィクスチャ/治具FCT: これは、FCT マシンをテスト対象のプリント回路基板 (PCBA) に接続する物理インターフェイスです。
- 各タイプの回路基板に合わせてカスタム設計されており、正確な接触ポイントを保証します。
- 内部には通常、次のものが含まれています。 バッテリーピン（テストプローブ/ICT/FCTバッテリー） PCBA 上の測定ポイントとの安定した接触圧力を生み出すスプリングを備えています。

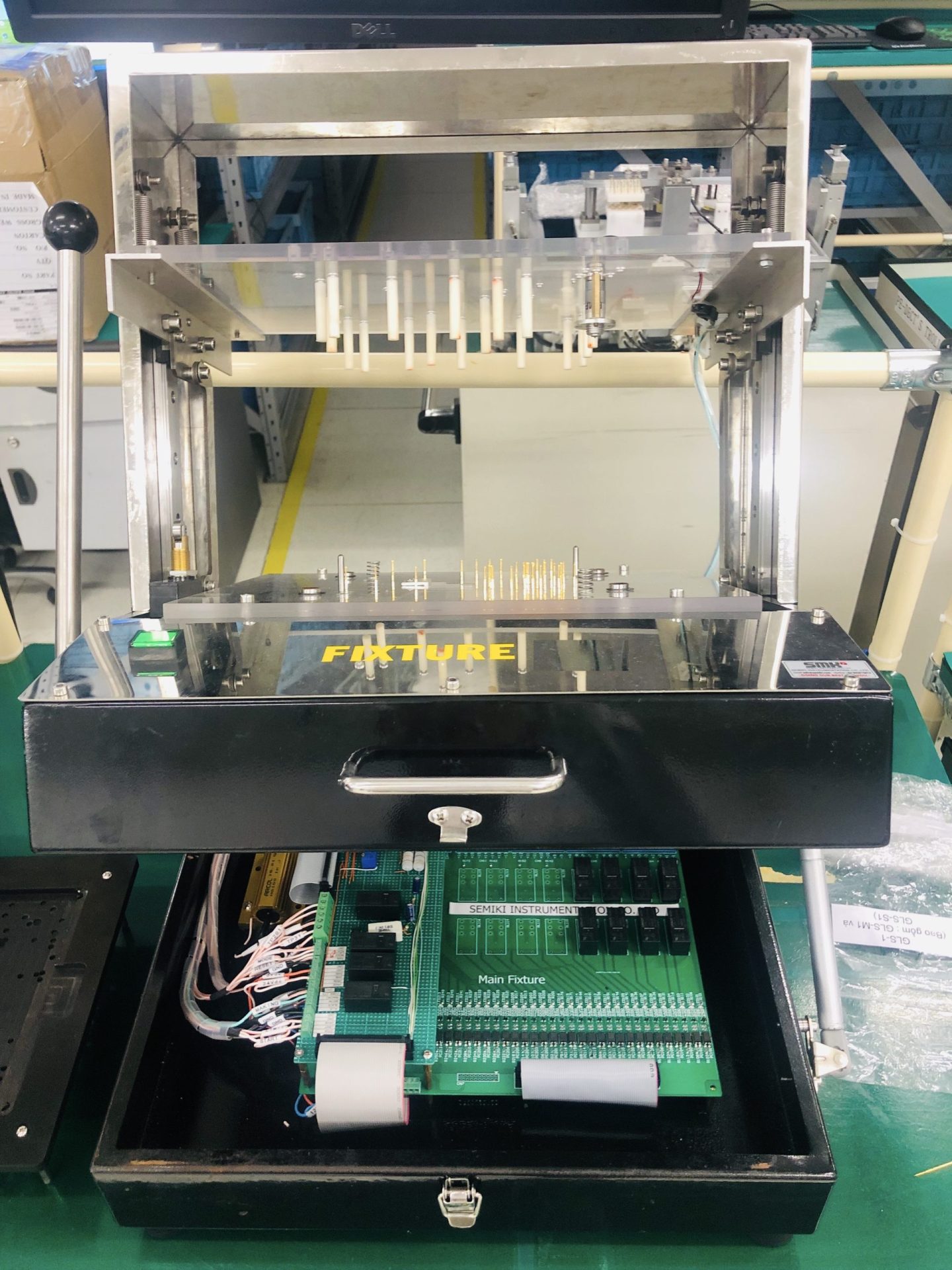

Semiki は、大手メーカーのテストプローブピンを使用してテストフィクスチャを設計しました。

計測・電源装置（計装機器）： これらのデバイスはシステムに統合されており、刺激信号を生成し、回路基板からの応答を測定します。
- DC/AC電源: 回路基板の動作に必要な電源を供給します。
- デジタルマルチメータ（DMM）： 電圧、電流、抵抗、周波数などを測定します。
- 信号発生器: 必要に応じて入力信号を提供します。
- ロジックアナライザ、オシロスコープ： 複雑な信号を分析します。

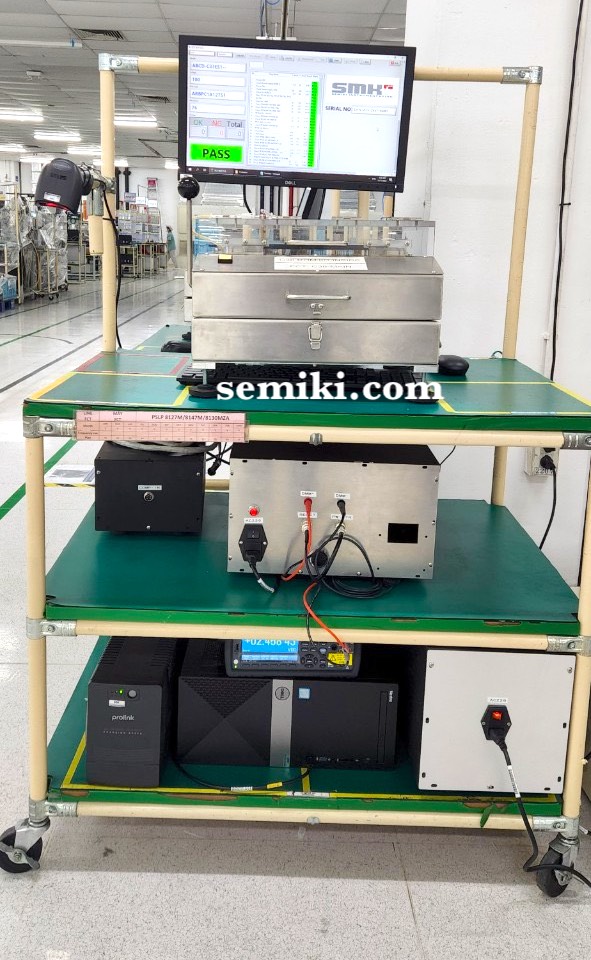

Semiki が製造・販売する FCT テストシステムは、冷蔵庫の回路基板のテストに使用されます。

制御および通信システム:
- コントローラ： 通常、空気圧シリンダー（空気圧治具用）、スイッチングリレー、インジケータライトなどのアクチュエーターを制御するには、PLC（プログラマブルロジックコントローラー）またはマイクロコントローラーが使用されます。
- 通信インターフェース: コンピュータが測定デバイスや回路基板と通信できるようにします (例: USB、イーサネット、RS-232、JTAG ポートなど経由)。

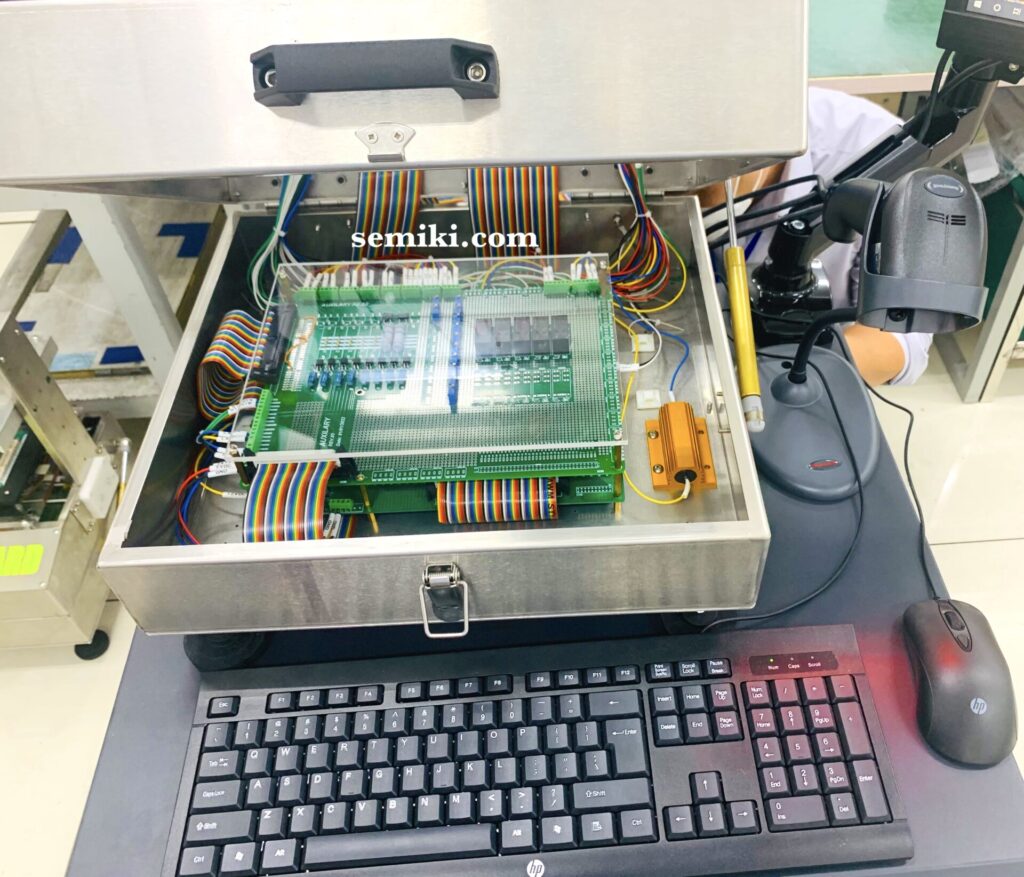

Semiki の FCT システムには、自動チッププログラミングやチップエラーチェックなどのオプション機能が統合されています。

最初のステップは、FCT (機能回路テスター) を使用して回路基板をテストすることです。 必須かつ不可欠 品質、生産効率、コストの面で多くの重要な利点があるため、電子機器の大量生産に最適です。

1. 製品の品質と信頼性の確保

FCTの中心的な目的は、ボードが設計通りに動作することを確認することです。実際の動作条件（電源、入力信号伝送、通信テストなど）をシミュレートし、すべての機能が正しく動作することを確認します。これは、最終製品がユーザーに届いたときの信頼性を直接左右します。

2. 製造上の欠陥の早期発見と排除。

プリント回路基板 (PCBA) の組み立て中に、次のようなさまざまな種類のエラーが発生する可能性があります。

コンポーネントのインストールが間違っています: 間違った抵抗器またはコンデンサの値を使用する。
溶接エラー: 短絡溶接、開回路溶接、冷間溶接。
コンポーネント障害: その部品は最初から欠陥がありました。

FCT装置は、製造工場でこれらの欠陥を直接検出できます。FCTがなければ、これらの欠陥のある回路基板は梱包され出荷され、高い不良率につながります。

3. 修理および保証コストを最小限に抑えます。

「欠陥が早く発見されればされるほど、修理コストは低くなる」というのが製造業における黄金律です。

生産ラインで回路基板のエラーを修正するのは非常に安価です。
製品が完全に組み立てられた後に欠陥が発見された場合、修理費用は高くなります（製品を分解する必要があります）。
顧客によって欠陥が発見された場合（保証サービスまたは交換が必要）、コストが大幅に増加します（配送、修理、人件費、ブランドの評判の損失）。
FCT はこうした高額な出費を防ぐのに役立ちます。

4.生産効率の向上

FCT マシンは、ボードが合格 (PASS) か不合格 (FAIL) かを迅速に識別することで、ボードの効率的な仕分けと処理を可能にします。

回路基板が準備できたら、すぐに次の段階に進むことができます。
故障した回路基板は修理のために修理ステーションに送られます。
このプロセスは、安定した生産スループットを維持するのに役立ちます。

5. 品質基準の遵守

多くの業界、特に医療、自動車、航空宇宙産業では、非常に厳格な品質基準が設けられています。製品が指定された安全性および性能基準を満たしていることを示すために、FCTの導入は必須要件です。

6. プロセス改善のためのデータを提供する。

FCTソフトウェアは通常、各検査のデータを保存します。このデータ（例えば、どのエラーが最も頻繁に発生するかなど）は、品質管理エンジニアや生産エンジニアにとって非常に重要です。エンジニアはデータを分析することでエラーの根本原因を特定し、生産プロセスを改善（例えば、ウェーブ溶接機の調整、作業員の再教育など）することで、全体的なエラー率を低減することができます。

SEMIKIは、ベトナム市場における有力企業の一つであり、産業用計測ソリューションと機器の提供を専門としています。ソリューションプロバイダー、FCTマシンの直接製造業者、そして他社ソリューションの販売代理店およびインテグレーターとして知られています。

FCT分野におけるSEMIKIの役割

コンサルティングとソリューション統合: SEMIKI は機器の販売だけでなく、エレクトロニクス業界の各顧客の特定の要件に合わせてカスタマイズされた機能テスト (FCT) システムのコンサルティング、設計、統合サービスも提供しています。
計測・制御機器の供給： 同社は、テストソフトウェア、FCT測定データストレージ、FCT/ICTフィクスチャ、センサー、世界有数のブランドの精密測定機器など、FCTマシンを構築するためのコアコンポーネントを供給しています。
技術サポートとメンテナンス: SEMIKI はベトナムにエンジニアチームを置き、供給する生産ラインや試験システムの技術サポート、設置、校正、保守サービスを提供しています。

SEMIKIにFCTマシンソリューションに関するお問い合わせをいただく際は、綿密な準備をしていただくことで、ご相談プロセスをより迅速、正確、かつ効率的に進めることができます。以下の情報と技術資料をご用意ください。

1. 試験対象となるプリント基板（PCBA）に関する情報

これは最も重要な部分であり、SEMIKI がお客様の技術的要件を理解するのに役立ちます。

設計図 (Gerber ファイル) と部品表 (BOM): 回路レイアウト、コンポーネントの配置、テストポイントを理解できるように、これらのドキュメントを提供します。
ゴールデンサンプルPCBA: Semiki が治具/固定具の設計を検討し、測定ポイントを決定するには、複数の実用的なプロトタイプボードが不可欠です。
具体的な機能要件: テストが必要な回路基板の機能を明確にリストアップしてください。例：
- ボードは他のデバイスと通信するためにどのポート (USB、イーサネット、RS-232) を使用しますか?
- 電圧と電流はどのポイントでチェックする必要がありますか?
- LED の明るさ、音、センサーをチェックする必要がありますか?
概略図: これにより、SEMIKI のエンジニアは信号の流れと回路の動作をより深く理解できるようになります。

2. 生産仕様と品質要件

この情報は、FCT マシンに必要な自動化の容量とレベルを決定するのに役立ちます。

期待される出力: 1時間/1日/1ヶ月あたりに何枚の回路基板をテストする必要がありますか？これはテスト速度と機械の設計に影響します。
自動化のレベル: 手動（作業者が操作する）FCT マシン、半自動マシン、または自動化（インライン）生産ラインに完全に統合されたマシンが必要ですか?
報告とトレーサビリティに関する要件: 品質管理の目的で各ボードのテストデータ (シリアル番号、日時、合否結果など) を保存する FCT マシンが必要ですか?
品質基準: 回路基板はどのような規格に準拠する必要がありますか (例: 自動車、医療、IPC 業界規格)?
